Van de plannen naar een 3D-model, de wapening en de bekisting

Constructi automatiseert het werk per vak, van de aanvraag tot de offerte. Voor een kelderbouwer begint dat bij de plannen van de architect en de ingenieur.

Zo loopt een kelderaanvraag

Dezelfde kelder als in de video, stap voor stap.

1. De plannen komen binnen

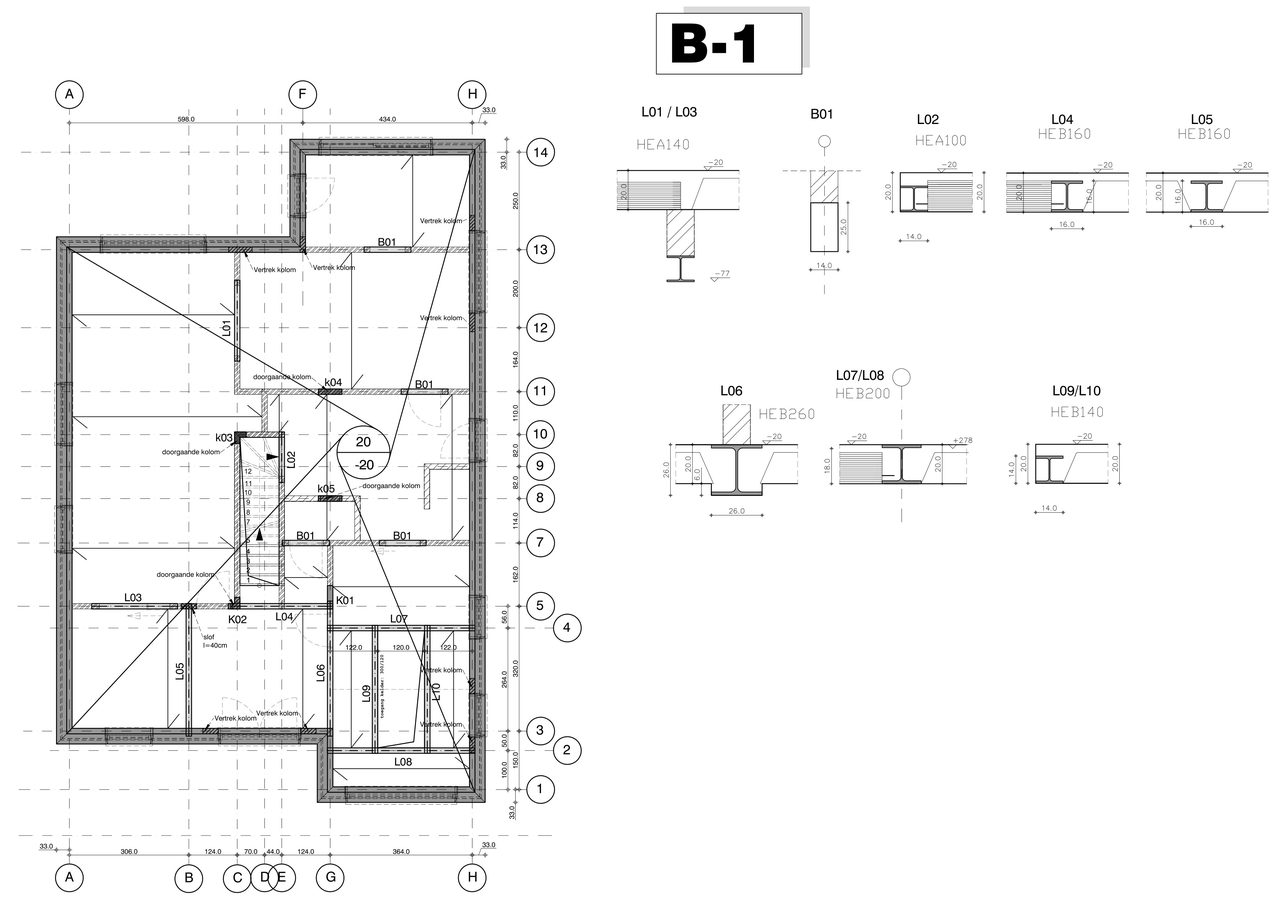

De aanvraag komt binnen met twee pdf's. Op het plan van de architect staan de gevels en Snede AB, op het grondplan van de ingenieur (schaal 1/50) een detail van elke balk. Het platform maakt er een project van en houdt de plannen bij de aanvraag.

2. Een 3D-model op het grondplan

Op dat grondplan bouwt het platform de kelder op. De vloerplaat van 30 cm schuift onder het plan, zodat u het plan blijft zien terwijl de wanden opkomen. Daarna volgen 8 betonwanden van 40 cm, 14 wanden in metselwerk, 5 kolommen en 14 balken.

De welfsels liggen 14 cm op de buitenwanden; de wanden stoppen onder de welfsels. Boven elke latei loopt het metselwerk door tot onder de welfsels.

Waar een stalen balk op een betonwand rust, zoals de HEB260 op de westwand, spaart het model de wand uit rond het profiel.

3. De snedes naast de bron

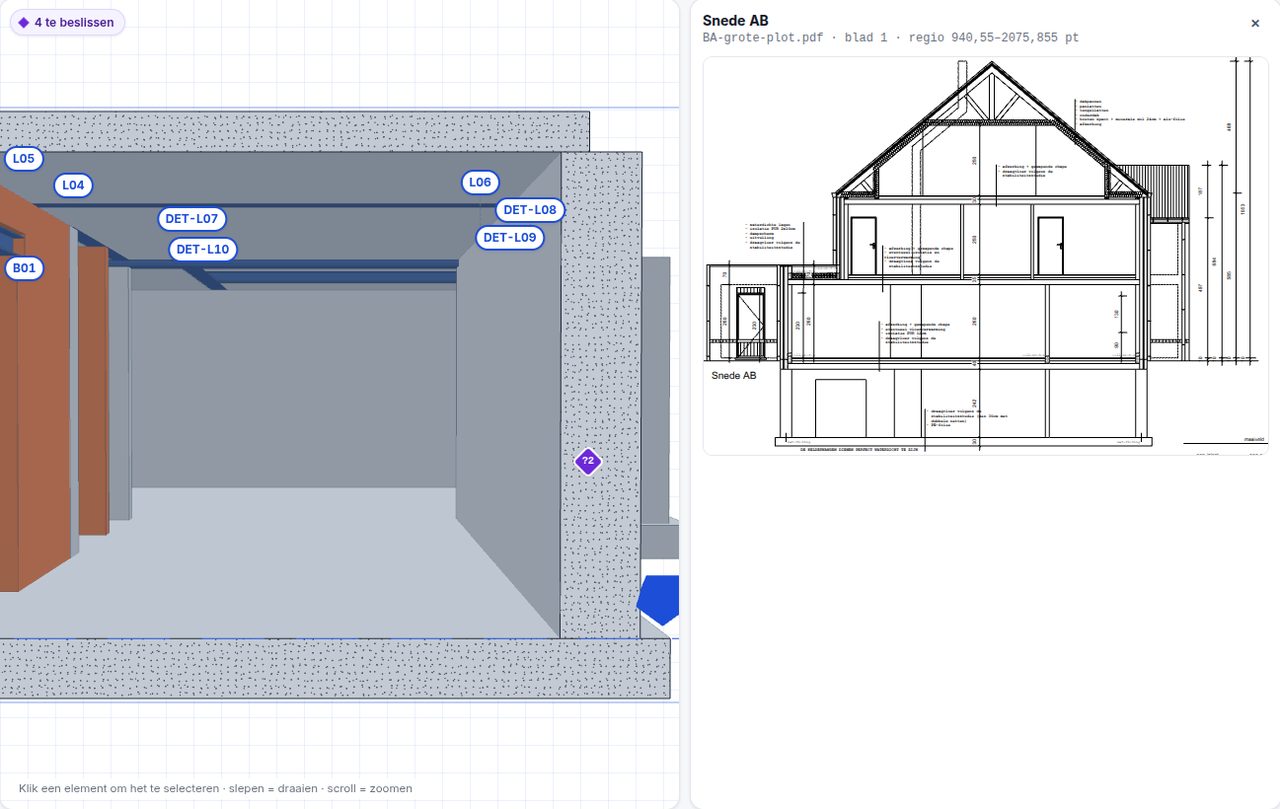

In de viewer legt u het model naast de plannen. Snede AB van de architect staat naast dezelfde snede door het model, met de wand, de vloerplaat en de welfsels gearceerd.

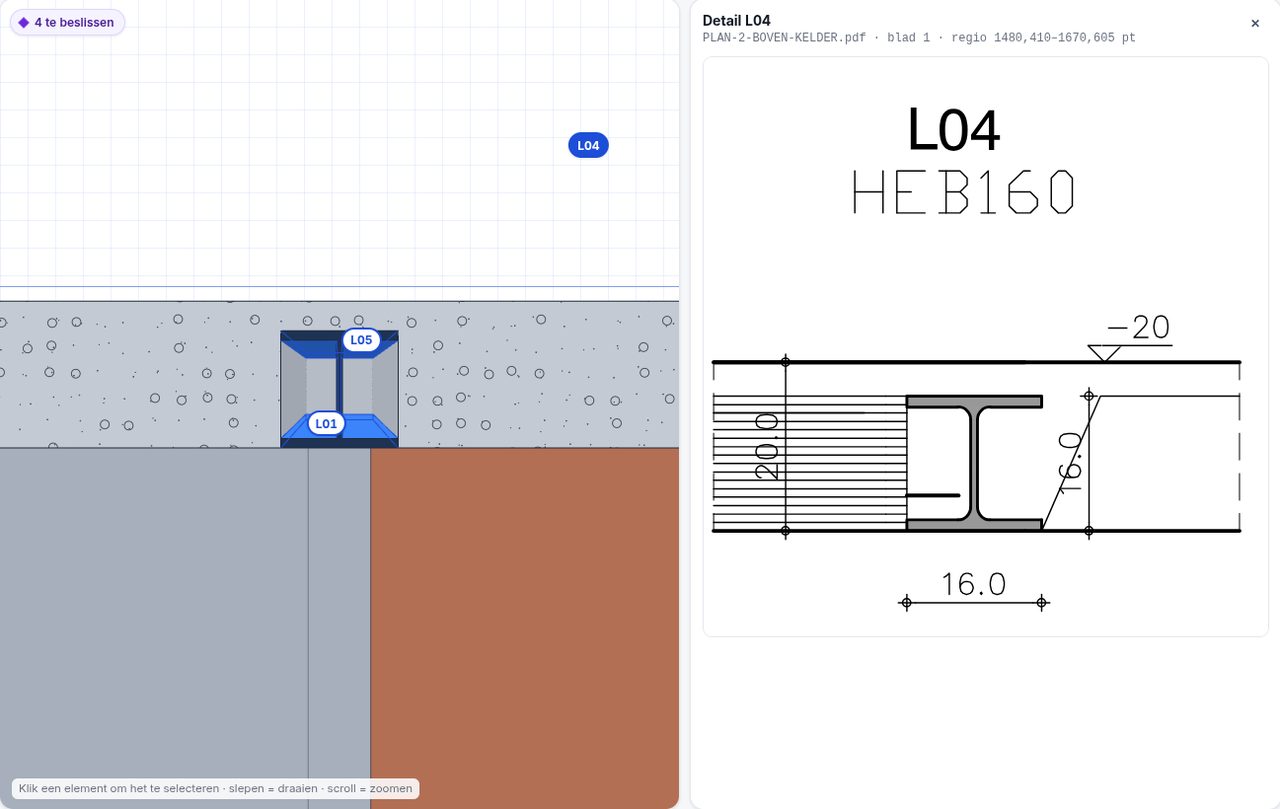

Bij de balken staat het detail van L04, een HEB160 in de welfsels, naast de snede door die balk.

4. Wat niet op de plannen staat

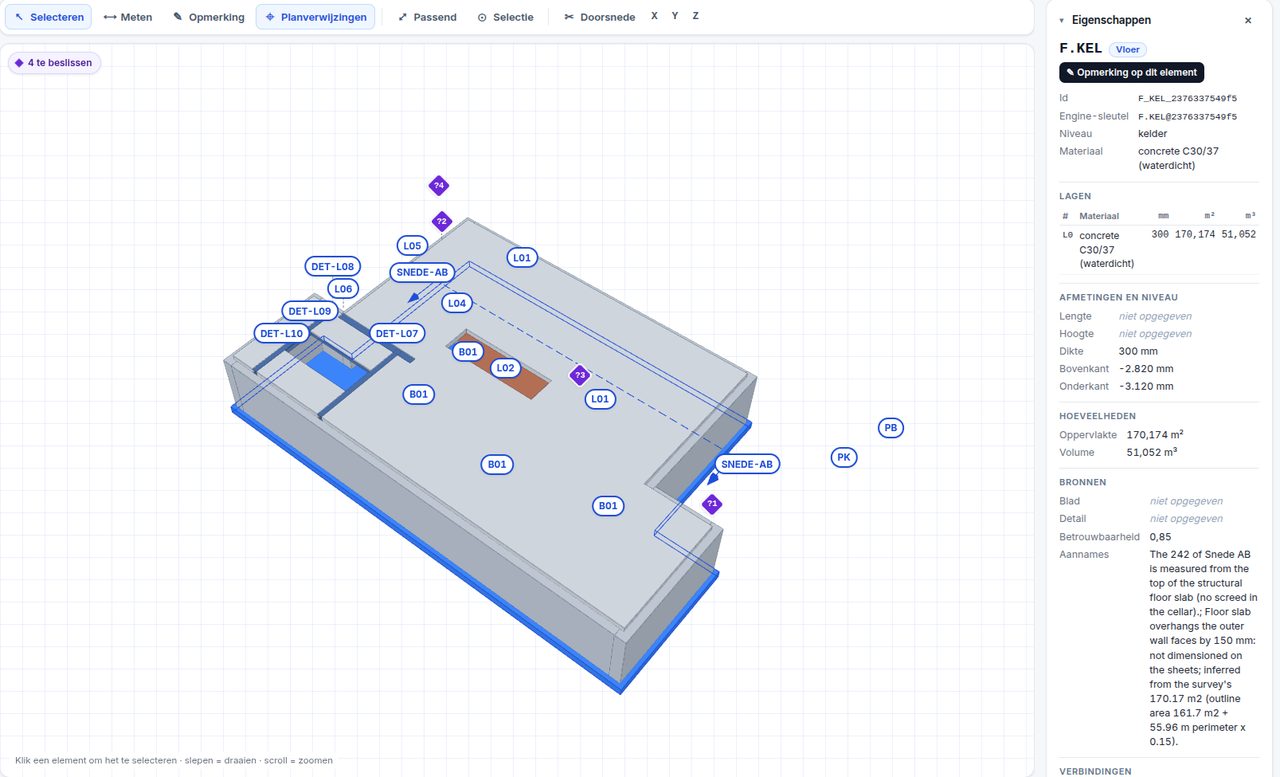

Niet alles staat op de plannen. Wat het platform heeft aangenomen, staat in de viewer bij het element zelf en in deze lijst.

• A1 De 242 van Snede AB is gemeten vanaf de bovenkant van de dragende vloerplaat; in de kelder komt geen dekvloer.
• A2 De vloerplaat steekt 150 mm buiten de buitenkant van de wanden. Dat staat niet op de plannen; het is afgeleid uit de 170,17 m² van de opmeting (161,7 m² binnen de buitencontour plus 55,96 m omtrek × 0,15).
• A3 De binnenwanden zijn 14 cm dragend metselwerk, volgens de legende. Het bloktype staat niet op deze plannen.
• A4 De welfsels liggen 14 cm op de buitenwand; de wand stopt onder de welfsels. Zo rekent ook de opmeting: 147,4 m² tot de opleggingen.
• A5 De bovenkant van latei B01 ligt op −0,56: detail B01 toont ongeveer 16 cm metselwerk tussen de onderkant van de welfsels (−0,40) en de latei van 25 cm, afgemeten op het detail. De deuren zijn dan 2,01 m vrij (onderkant latei −0,81).
• A6 Het trapgat is de getekende trapomtrek tussen de wanden. De legging van de welfsels is niet getekend.
• A7 K02 en K03 zijn L-vormig op het plan (14 × 30 plus een stomp van 16 × 14). Het lange been is gemodelleerd en de stomp weggelaten, 0,003 m³ per kolom.
• A8 L01 en L03 zijn lateien in het metselwerk: onderkant −0,77, afgelezen op het detail. De wandopeningen eronder zijn 2,05 m hoog.
• A9 De opening van 959 mm in de wand tussen kolom K03 en de dwarswand heeft op het plan geen latei. Ze is niet gemodelleerd: geen latei en geen wand erboven, de opening loopt over de volle hoogte tussen twee aparte wanden.
• A10 Het model kent geen apart latei-element en een balk heeft twee steunpunten nodig. Elke wand met een lateiopening is daarom gesplitst ter hoogte van de opening en de latei rust op de twee delen. Het metselwerk tussen latei en welfsels, ongeveer 16 cm boven B01 en 24 cm boven L01 en L03, is een eigen wand boven de opening, tot onder de welfsels.
• A11 K01 draagt het uiteinde van L06: de balk stopt voor het hart van de kolom. De bovenkant van K01 ligt daarom tegen de onderkant van L06, op −0,46.

5. Een opmerking, en het model volgt

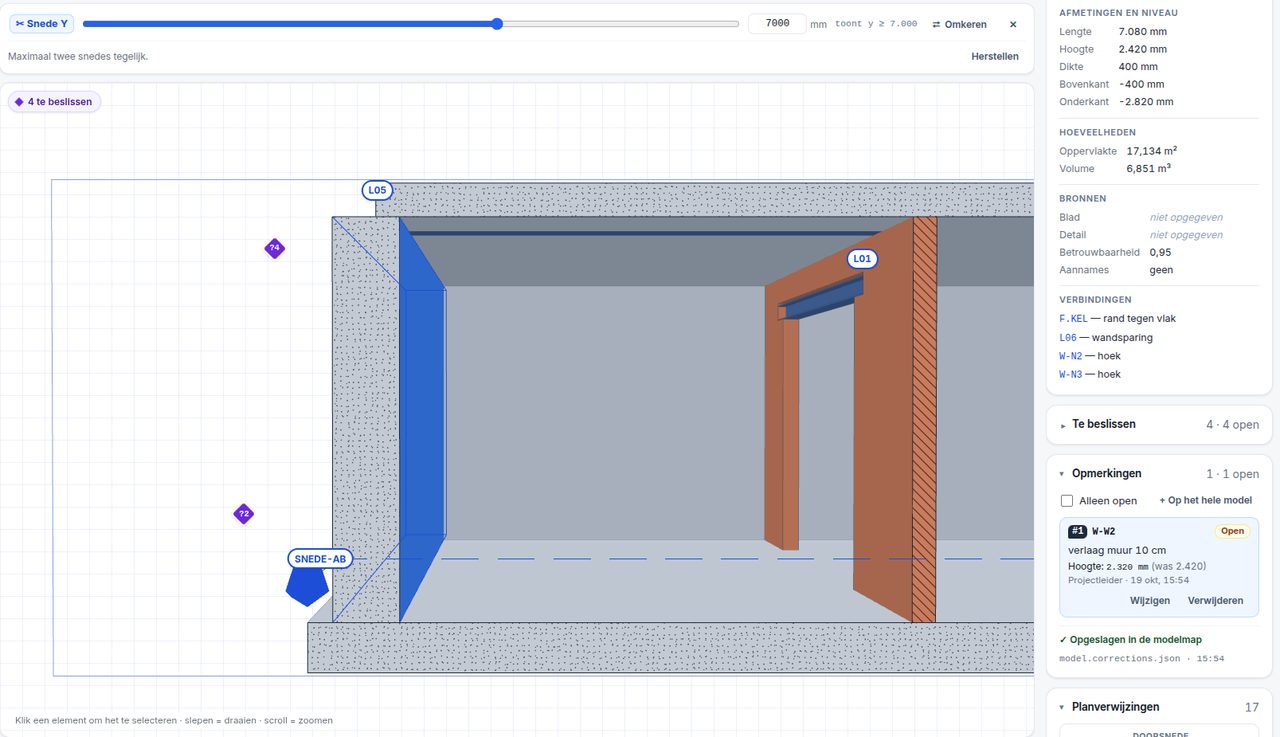

Klopt er iets niet, dan zet u een opmerking op het element. Hier is dat “verlaag muur 10 cm” op westwand W-W2, met 2.320 mm als nieuwe wandhoogte in plaats van 2.420 mm.

Het model volgt: de betonwanden, de lateien en de welfsels zakken 10 cm en de vrije hoogte wordt 2,32 m. De hoeveelheden en de tekeningen hieronder komen uit dat aangepaste model.

6. Hoeveelheden uit het model

De hoeveelheden komen rechtstreeks uit het model. Ernaast staat de opmeting van de ingenieur, gemaakt op het plan zoals het getekend is.

De welfsels liggen 14 cm op de buitenwanden, in het model en in de opmeting. De ingenieur rekende met 2,42 m vrije hoogte, het model na de opmerking met 2,32 m.

7. Een snede in de wand

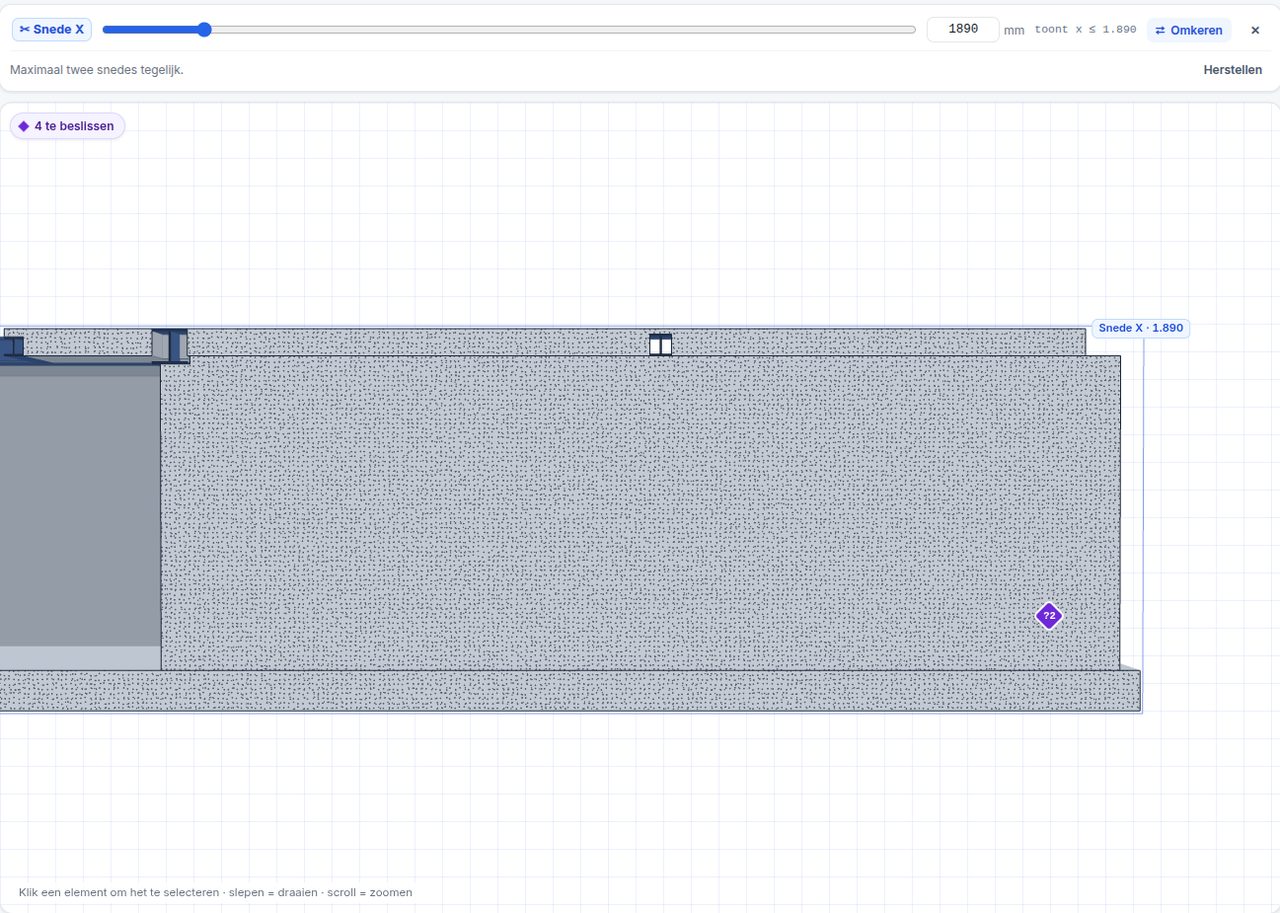

Voor de productie maakt de viewer een snede evenwijdig aan wand W-W2, 1 cm achter de binnenkant. Zo ziet u de volledige wand: 7,08 m lang en 2,32 m hoog, met bovenaan de uitsparing voor de HEB260.

8. Het wapeningsplan voor deze wand

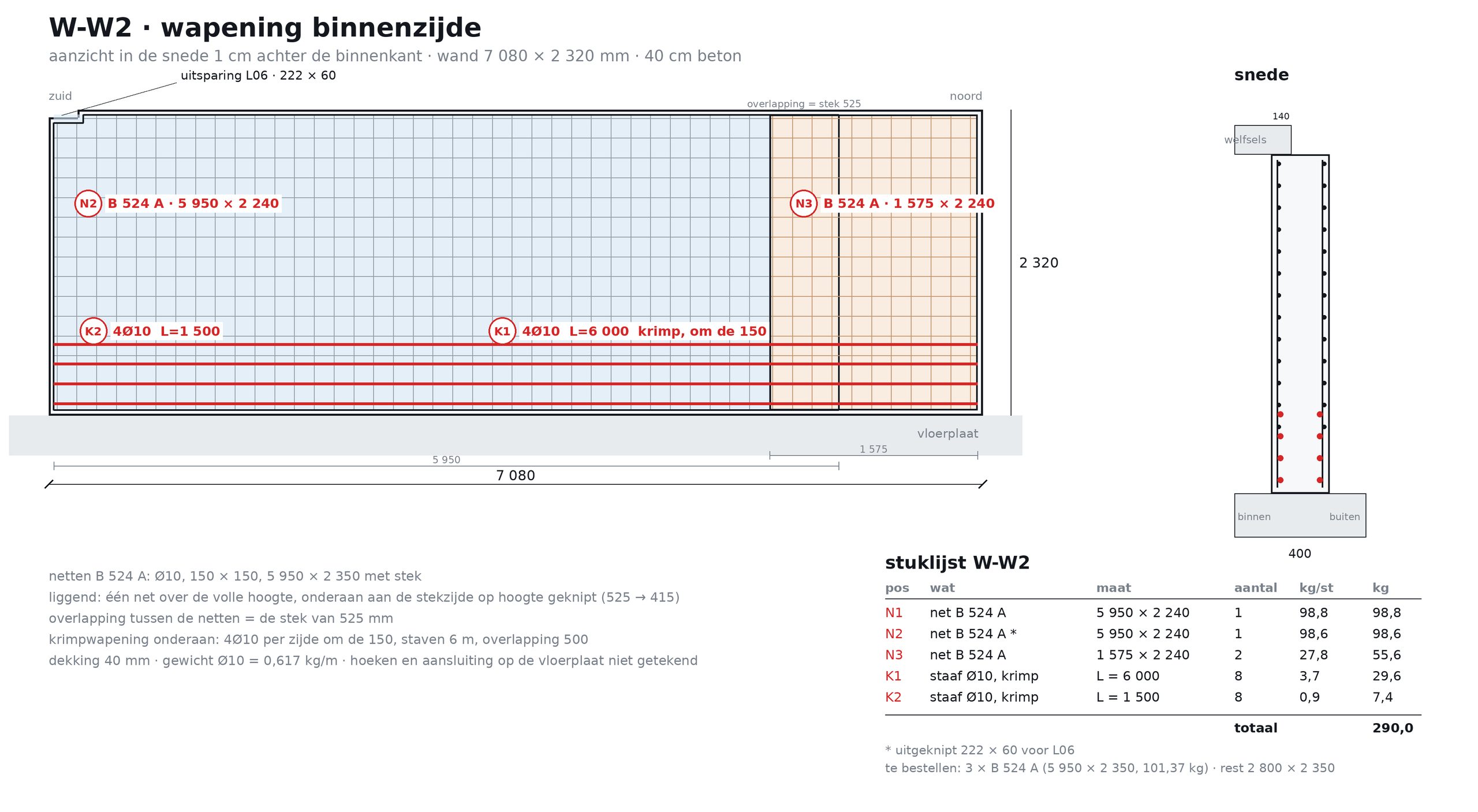

Op die snede tekent het platform de wapening: aan beide zijden netten B 524 A (Ø10, 150 × 150, 5.950 × 2.350 mm met stek). Het net ligt met de 5,95 m langs de wand en wordt onderaan, aan de stekzijde, op hoogte geknipt, zodat één net van onder tot boven loopt. Het volgende net overlapt de stek van 525 mm en wordt op maat geknipt. Onder de uitsparing is het eerste net uitgeknipt.

Onderaan komt krimpwapening: vier staven Ø10 per zijde, om de 150 mm. Elke positie krijgt een merkteken, het aantal en de maat, zoals op een wapeningsplan van een studiebureau. De stuklijst komt uit op 4 netstukken uit 3 netten B 524 A en 16 krimpstaven, samen 290,0 kg.

Uitgangspunten: dekking 40 mm, netten B 524 A met de stek als overlapping, krimpstaven van 6 m met 500 mm overlapping. De hoeken en de aansluiting op de vloerplaat zijn niet getekend.

9. De bekisting met PERI-panelen

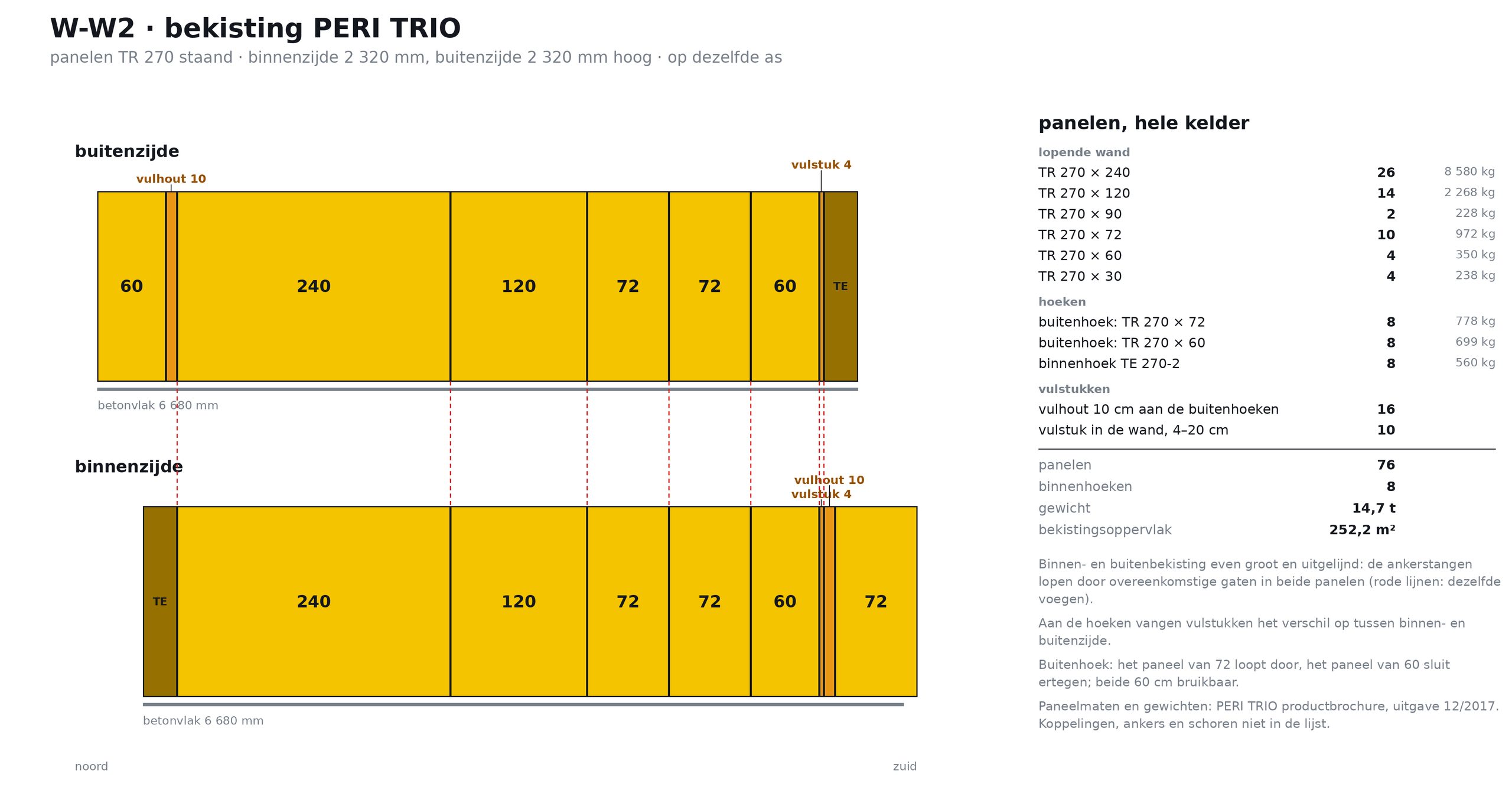

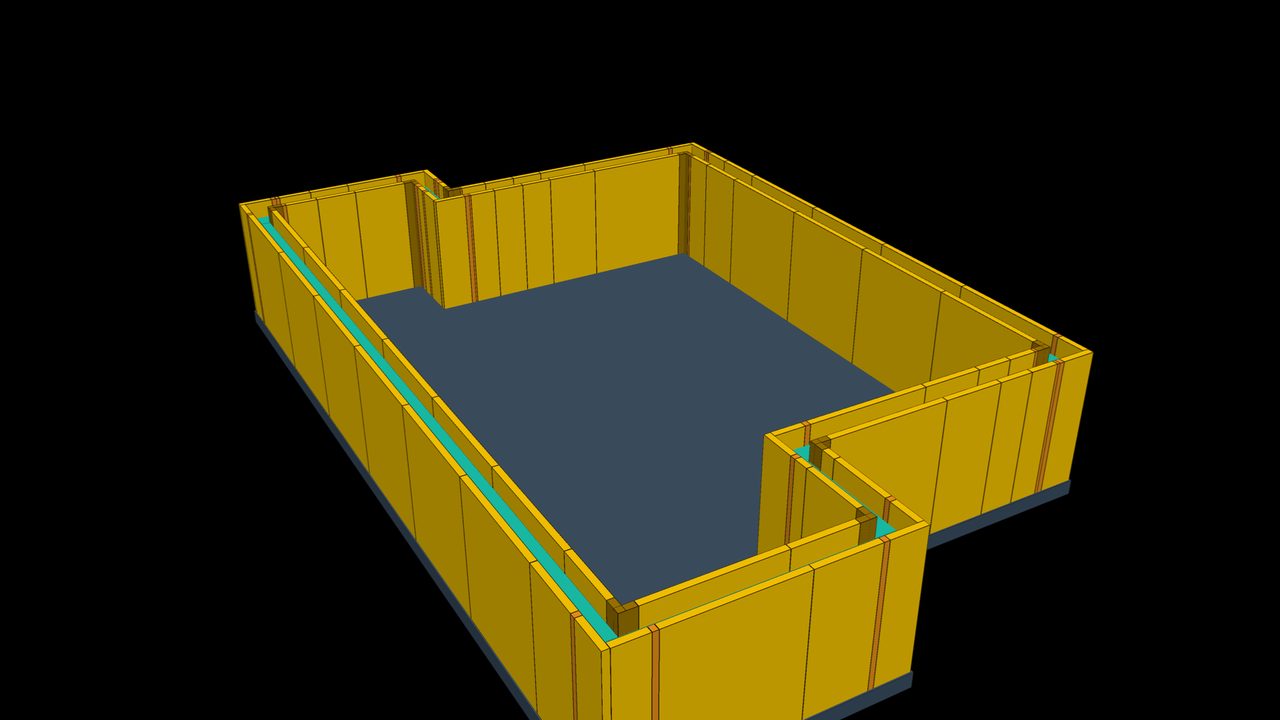

Voor dezelfde kelder legt het platform de bekisting uit met PERI TRIO-panelen van 2,70 m hoog. Binnen- en buitenbekisting zijn even groot en uitgelijnd: de ankerstangen lopen door overeenkomstige gaten in beide panelen.

De hoeken zijn gesloten. Aan een buitenhoek loopt het paneel van 72 cm door en sluit het paneel van 60 cm ertegen, zodat beide 60 cm bruikbaar zijn. Aan de binnenkant staat een hoekpaneel. De binnenzijde is korter dan de buitenzijde; vulstukken aan de hoeken vangen dat verschil op.

Paneelmaten en gewichten uit de PERI TRIO-productbrochure, uitgave 12/2017. Koppelingen, ankers en schoren staan niet in de lijst.
