Van de plannen naar een 3D-model, de wapening en de bekisting

Voor een kelderbouwer begint een aanvraag bij de plannen van de architect en de ingenieur. Constructi leest ze en bouwt het 3D-model van de kelder op, met de hoeveelheden per onderdeel.

Plan een gesprek

De kelder van een woning in Vlaams-Brabant, uit de plannen van de architect en de ingenieur.

Zo loopt een kelderaanvraag

Dezelfde kelder als in de video, stap voor stap.

01

De plannen komen binnen

De aanvraag komt binnen met twee pdf's. Op het plan van de architect staan de gevels en Snede AB, op het grondplan van de ingenieur (schaal 1/50) een detail van elke balk. Het platform maakt er een project van en houdt de plannen bij de aanvraag.

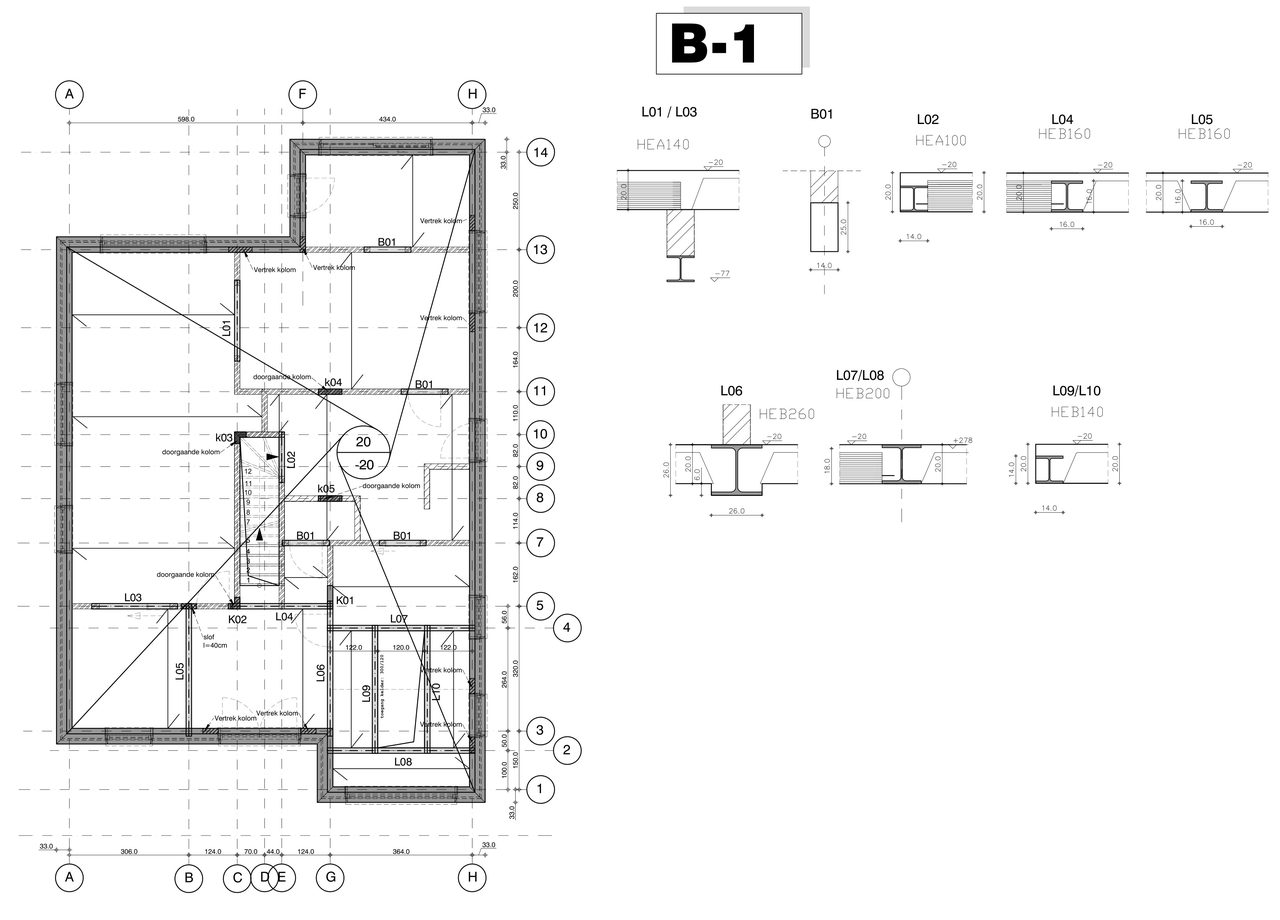

Het grondplan van de ingenieur met de kelder, de assen en de balkdetails L01 tot L10.
Grondplan van de ingenieur, zonder de gegevens van de bouwheer.

02

Een 3D-model op het grondplan

Op dat grondplan bouwt het platform de kelder op. De vloerplaat van 30 cm schuift onder het plan, zodat u het plan blijft zien terwijl de wanden opkomen. Daarna volgen 8 betonwanden van 40 cm, 19 wanden in metselwerk, 5 kolommen en 14 balken.

Waar een stalen balk op een betonwand rust, zoals de HEB260 op de westwand, spaart het model de wand uit rond het profiel.

03

De snedes naast de bron

In de viewer legt u het model naast de plannen. Snede AB van de architect staat naast dezelfde snede door het model, met de wand, de vloerplaat en de welfsels gearceerd.

Bij de balken staat het detail van L04, een HEB160 in de welfsels, naast de snede door die balk.

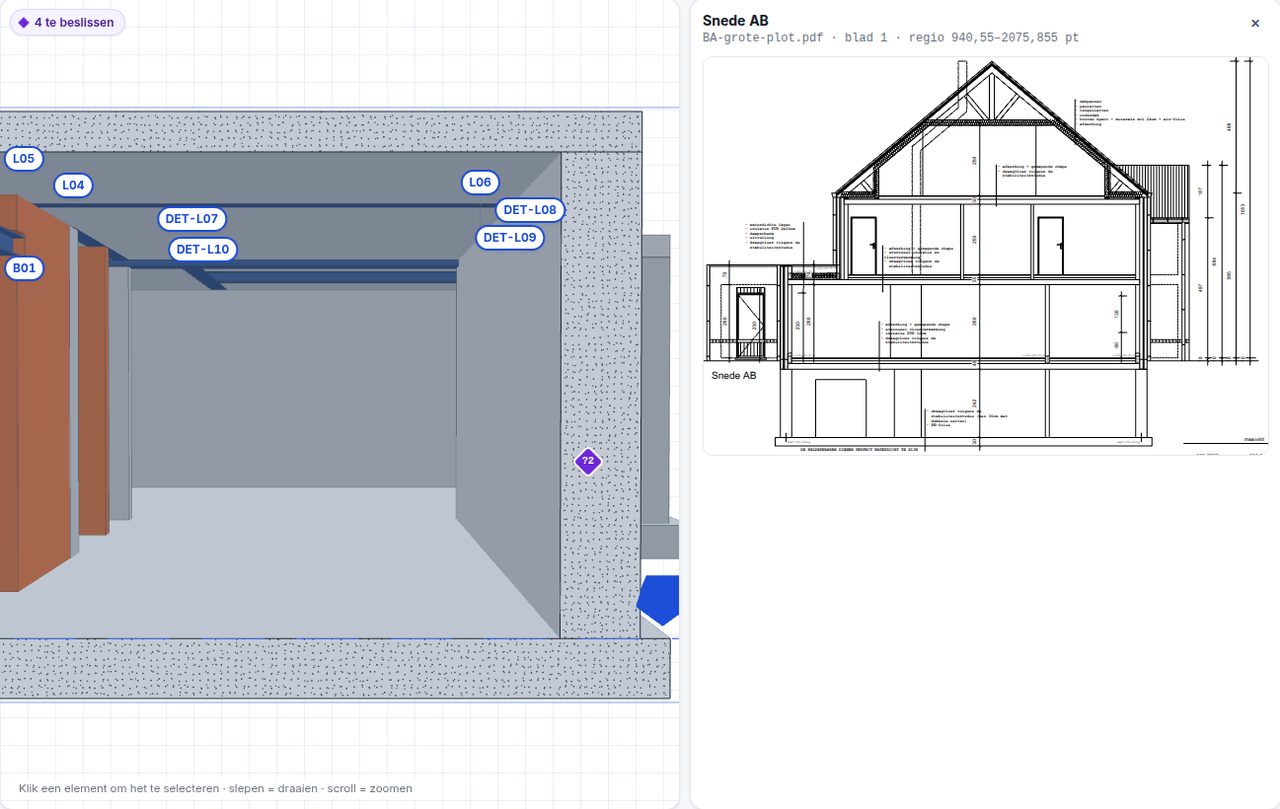

In de viewer: links de snede door het model op de lijn van Snede AB, rechts Snede AB op het plan van de architect.
Snede AB van de architect naast de snede door het model.

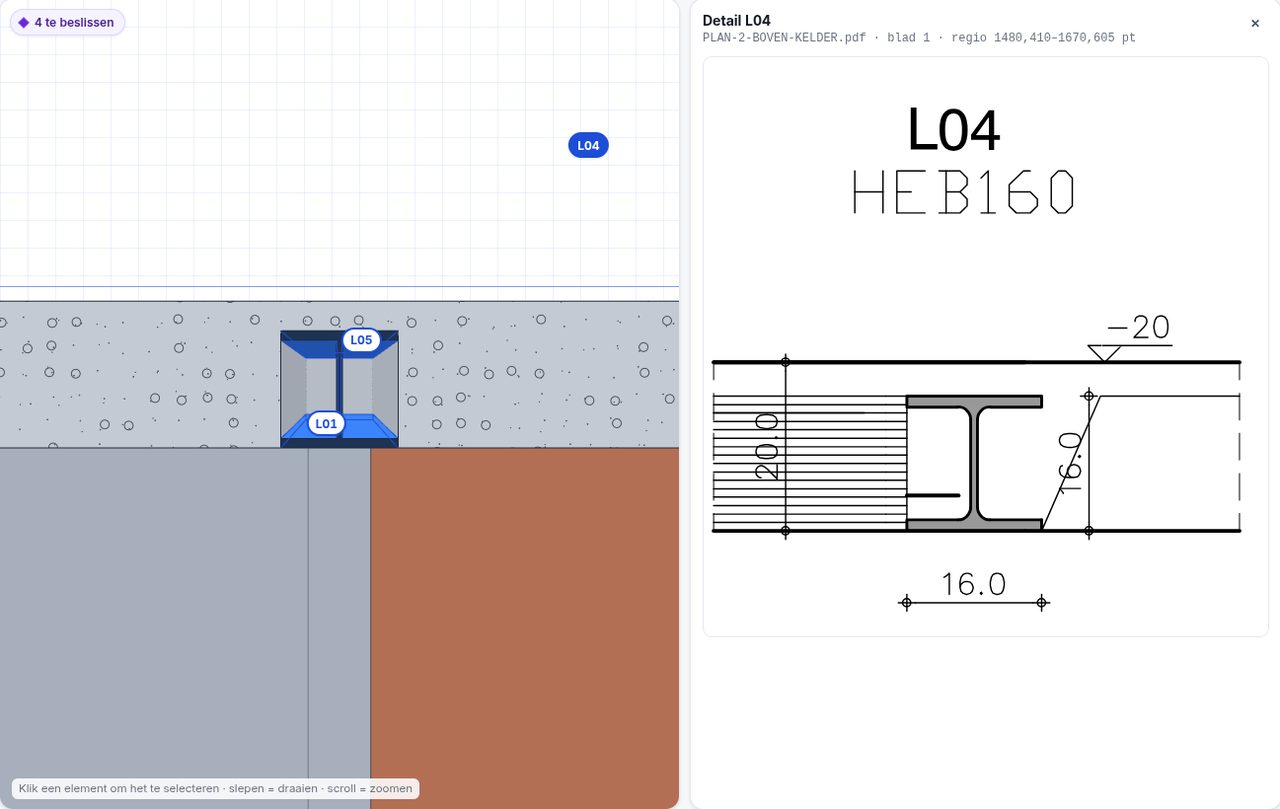

In de viewer: links de snede door balk L04 in de welfsels, rechts het detail L04 van de ingenieur.
Detail L04 naast de snede door de balk.

04

Wat niet op de plannen staat

Niet alles staat op de plannen. Wat het platform heeft aangenomen, staat in de viewer bij het element zelf en in deze lijst.

  1. A1De 242 van Snede AB is gemeten vanaf de bovenkant van de dragende vloerplaat; in de kelder komt geen dekvloer.
  2. A2De vloerplaat steekt 150 mm buiten de buitenkant van de wanden. Dat staat niet op de plannen; het is afgeleid uit de 170,17 m² van de opmeting (161,7 m² binnen de buitencontour plus 55,96 m omtrek × 0,15).
  3. A3De binnenwanden zijn 14 cm dragend metselwerk, volgens de legende. Het bloktype staat niet op deze plannen.
  4. A4De welfsels boven de kelder lopen in het model over de volledige buitencontour. De opmeting rekent 147,4 m², tot de opleggingen.
  5. A5De bovenkant van latei B01 ligt op −0,56: detail B01 toont ongeveer 16 cm metselwerk tussen de onderkant van de welfsels (−0,40) en de latei van 25 cm, afgemeten op het detail. De deuren zijn dan 2,01 m vrij (onderkant latei −0,81).
  6. A6Het trapgat is de getekende trapomtrek tussen de wanden. De legging van de welfsels is niet getekend.
  7. A7K02 en K03 zijn L-vormig op het plan (14 × 30 plus een stomp van 16 × 14). Het lange been is gemodelleerd en de stomp weggelaten, 0,003 m³ per kolom.
  8. A8L01 en L03 zijn lateien in het metselwerk: onderkant −0,77, afgelezen op het detail. De wandopeningen eronder zijn 2,05 m hoog.
  9. A9De opening van 959 mm in de wand tussen kolom K03 en de dwarswand heeft op het plan geen latei. Ze is gemodelleerd als opening over de volle hoogte, met twee aparte wanden.
  10. A10Het model kent geen apart latei-element en een balk heeft twee steunpunten nodig. Elke wand met een lateiopening is daarom gesplitst ter hoogte van de opening en de latei rust op de twee delen. Het metselwerk tussen latei en welfsels, ongeveer 16 cm boven B01 en 24 cm boven L01 en L03, is niet gemodelleerd.
  11. A11K01 draagt het uiteinde van L06: de balk stopt voor het hart van de kolom. De bovenkant van K01 ligt daarom tegen de onderkant van L06, op −0,46.

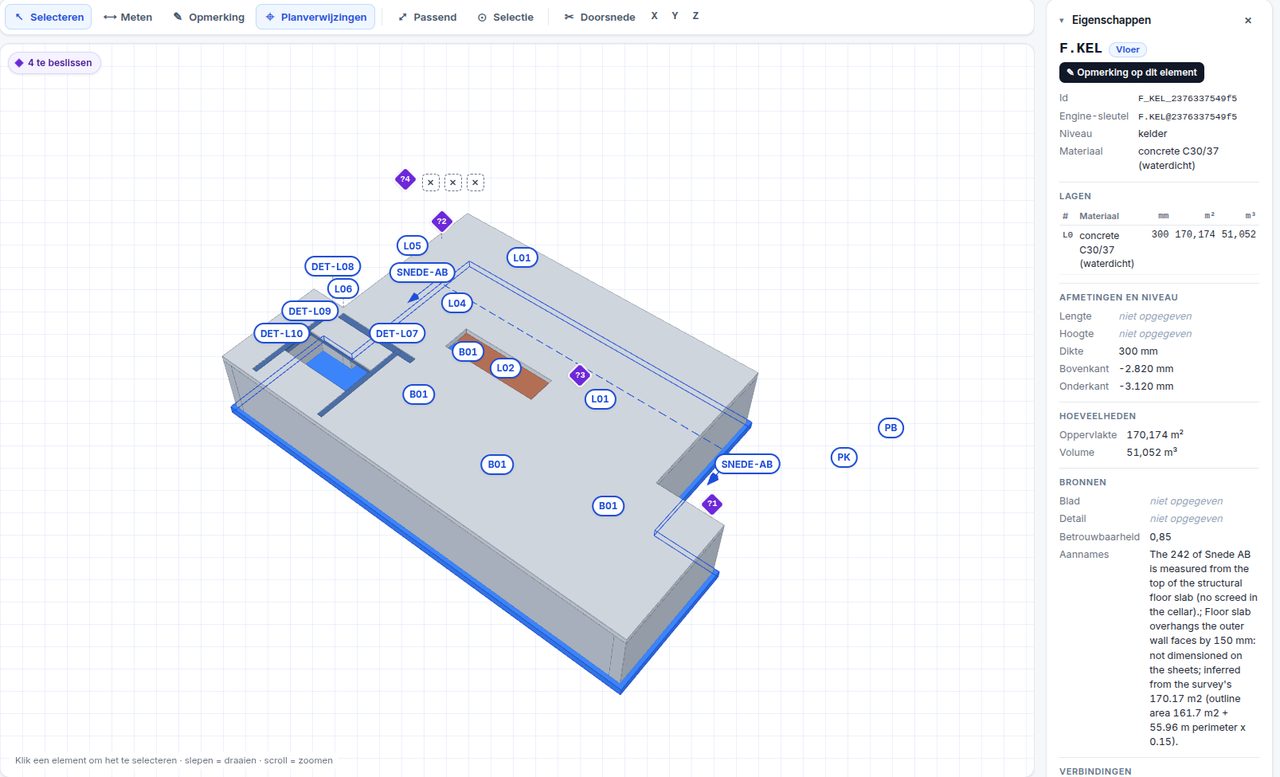

In de viewer is de vloerplaat geselecteerd; bij Eigenschappen staan de aannames voor dat element.
De aannames staan bij elk element, hier bij de vloerplaat.

05

Een opmerking, en het model volgt

Klopt er iets niet, dan zet u een opmerking op het element. Hier is dat “verlaag muur 10 cm” op westwand W-W2, met 2.320 mm als nieuwe hoogte.

Het model volgt: de betonwanden, de lateien en de welfsels zakken 10 cm en de vrije hoogte wordt 2,32 m. De hoeveelheden en de tekeningen hieronder komen uit dat aangepaste model.

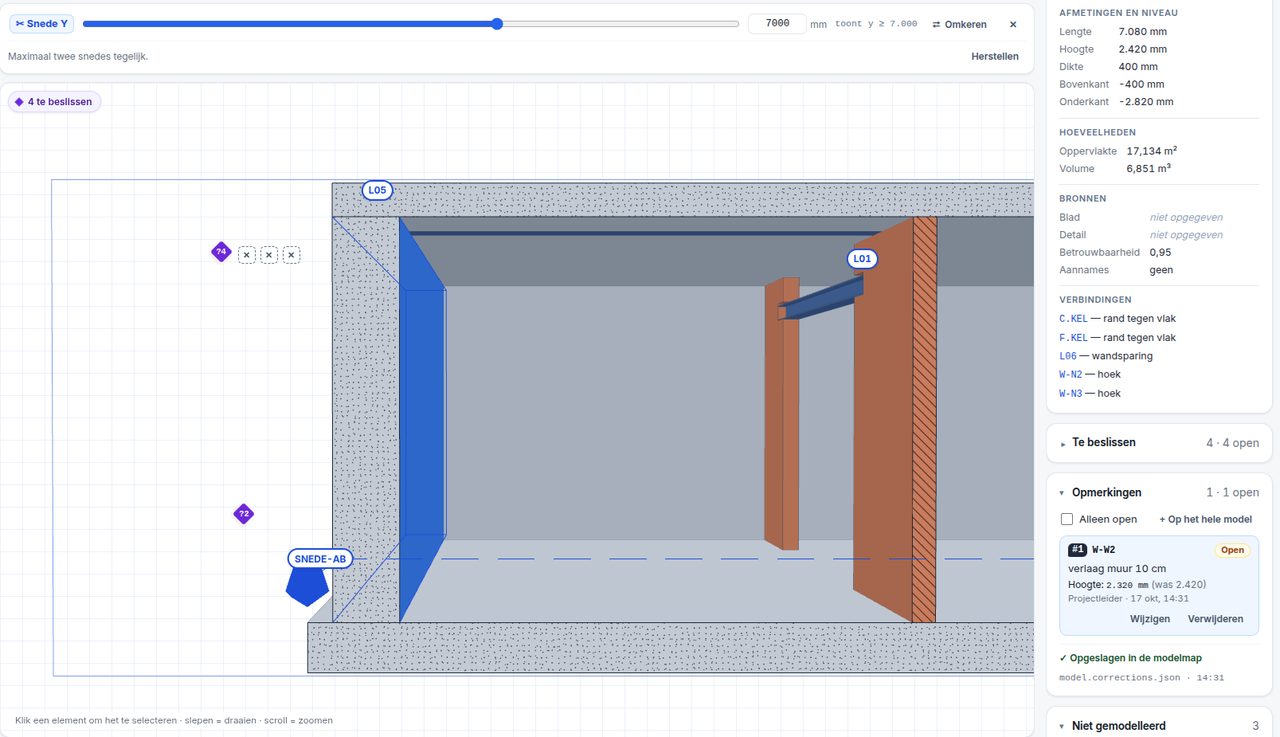

In de viewer: een snede door wand W-W2 en rechts de opmerking verlaag muur 10 cm, met hoogte 2.320 mm in plaats van 2.420.
De opmerking staat bij de wand, met de nieuwe hoogte.

06

Hoeveelheden uit het model

De hoeveelheden komen rechtstreeks uit het model. Ernaast staat de opmeting van de ingenieur, gemaakt op het plan zoals het getekend is.

Hoeveelheden voor deze kelder
PostModelIngenieur
Vloerplaat 30 cm51,05 m³51,05 m³
Buitenwanden beton 40 cm50,44 m³54,17 m³
Binnenwanden metselwerk 149,50 m³–
Kolommen K01–K050,77 m³1,02 m³
Lateien B01 · 4 stuks0,168 m³0,235 m³
Welfsels, min trapgat en luik153,9 m²147,4 m²
Staalprofielen L01–L101.388 kg–

Het model telt de welfsels over de buitencontour, de ingenieur tot de opleggingen. De ingenieur rekende met 2,42 m vrije hoogte, het model na de opmerking met 2,32 m.

07

Een snede in de wand

Voor de productie maakt de viewer een snede evenwijdig aan wand W-W2, 1 cm achter de binnenkant. Zo ziet u de volledige wand: 7,08 m lang en 2,32 m hoog, met bovenaan de uitsparing voor de HEB260.

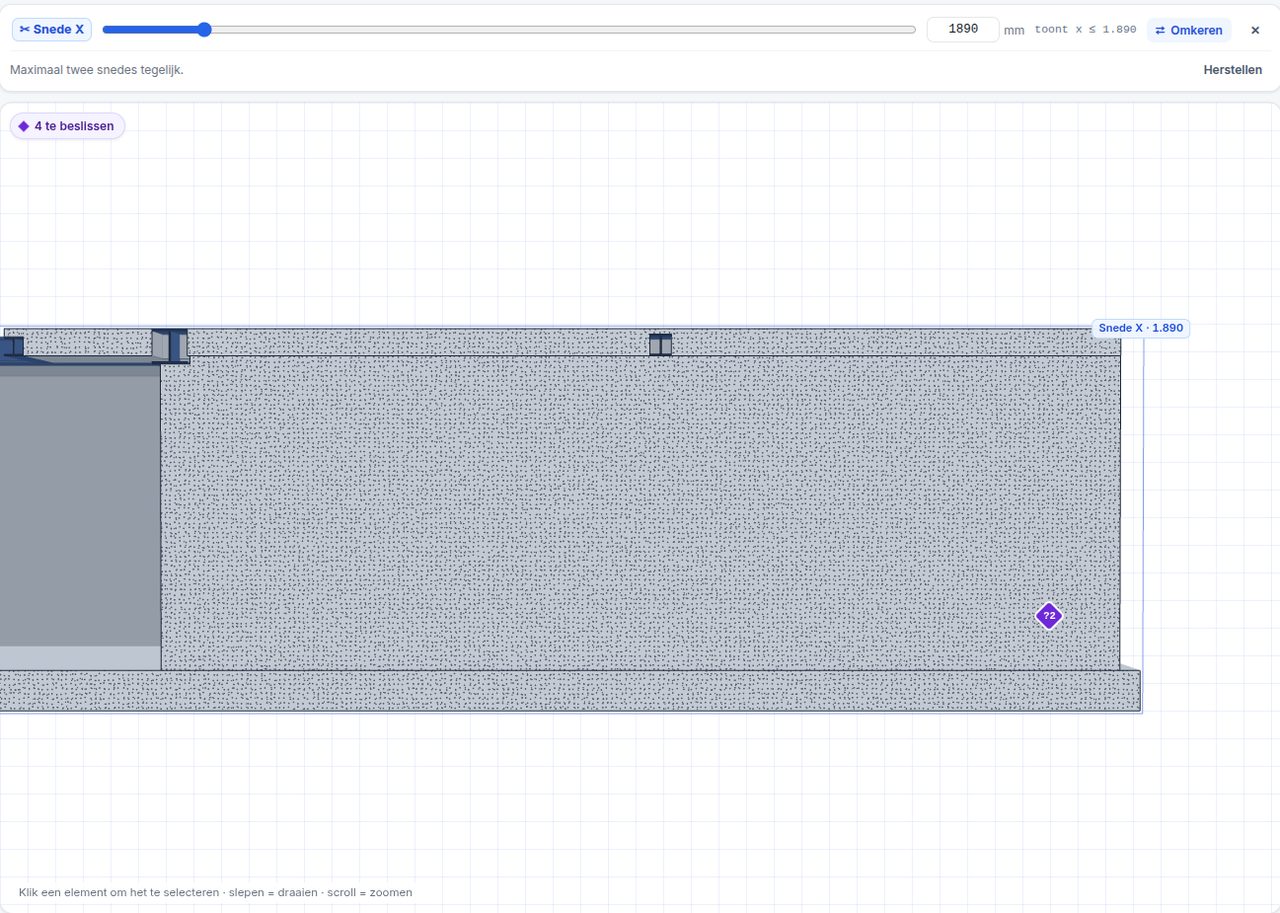

In de viewer: de snede op 1 cm achter de binnenkant van wand W-W2 toont de hele wand gearceerd, met de stalen balk in de uitsparing.

08

Het wapeningsplan voor deze wand

Op die snede tekent het platform de wapening: aan beide zijden een net Ø10/Ø10 – 150/150 en onderaan krimpwapening, vier staven Ø10 over de volle lengte. Onder de uitsparing worden twee staven korter.

Elke positie krijgt een merkteken, het aantal en de lengte, zoals op een wapeningsplan van een studiebureau. De staaflijst komt uit op 484,7 m Ø10 of 298,9 kg.

Uitgangspunten: dekking 40 mm, staven van 6 m met 500 mm overlapping. De hoeken en de aansluiting op de vloerplaat zijn niet getekend.

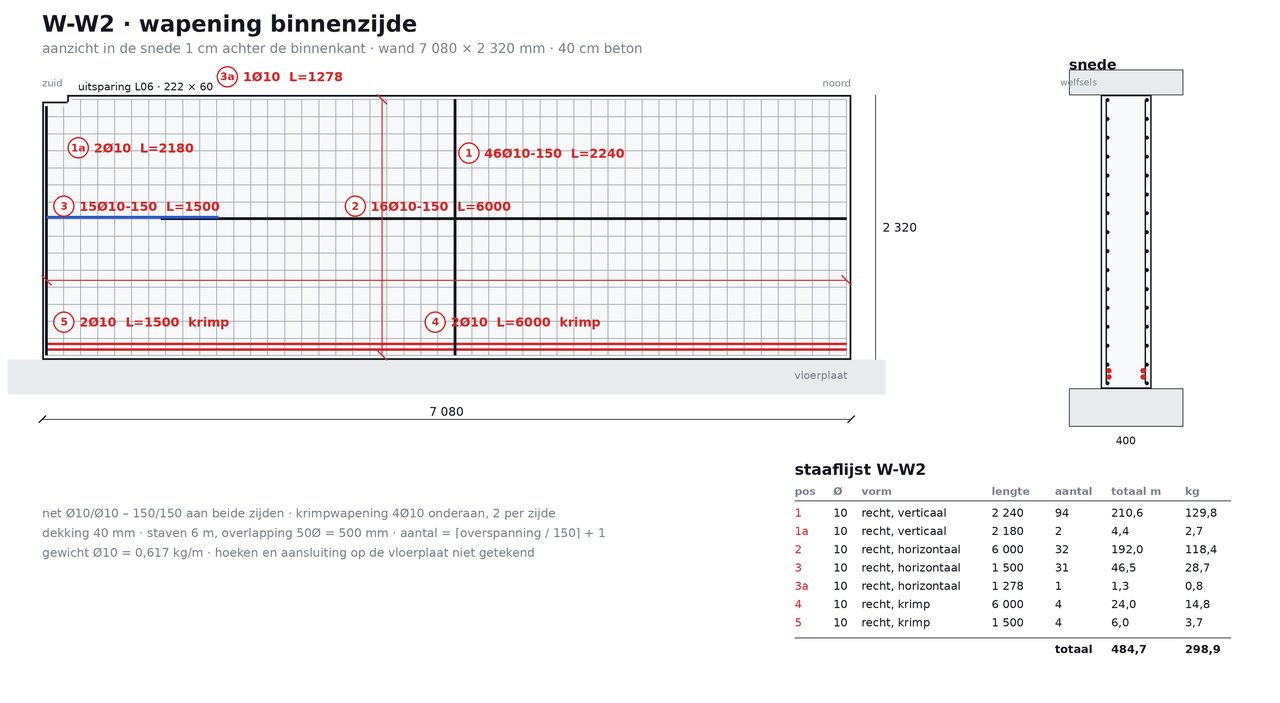

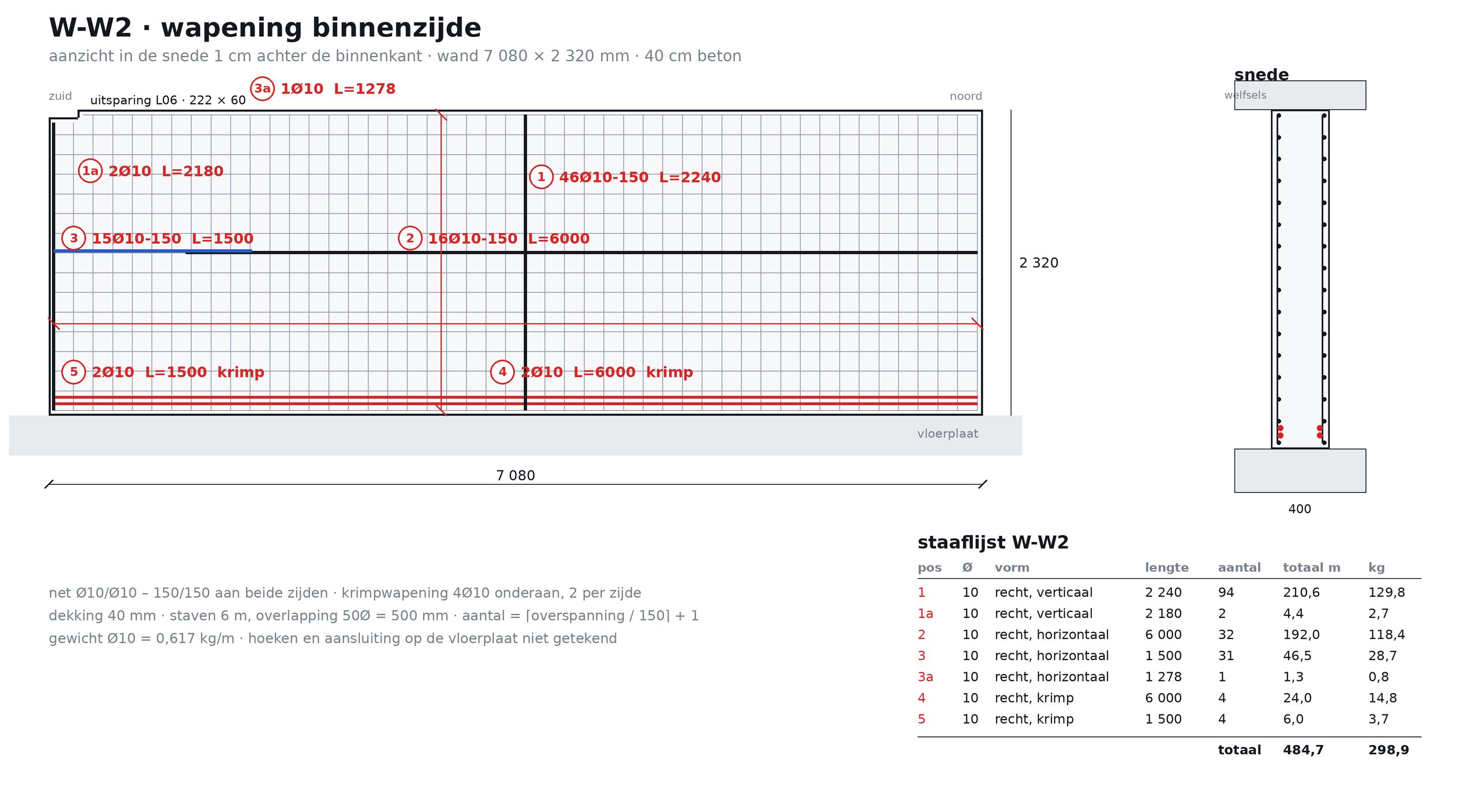

Wapeningsplan van wand W-W2, binnenzijde: het net, de krimpwapening, de posities met merktekens, een snede en de staaflijst.
Klik voor de tekening op groot formaat.

09

De bekisting met PERI-panelen

Voor dezelfde kelder legt het platform de bekisting uit met PERI TRIO-panelen van 2,70 m hoog. Binnen- en buitenbekisting zijn even groot en uitgelijnd: de ankerstangen lopen door overeenkomstige gaten in beide panelen.

De hoeken zijn gesloten. Aan een buitenhoek loopt het paneel van 72 cm door en sluit het paneel van 60 cm ertegen, zodat beide 60 cm bruikbaar zijn. Aan de binnenkant staat een hoekpaneel. De binnenzijde is korter dan de buitenzijde; vulstukken aan de hoeken vangen dat verschil op.

Panelen voor de hele kelder
TR 270 × 24026
TR 270 × 12014
TR 270 × 902
TR 270 × 7210
TR 270 × 604
TR 270 × 304
Buitenhoek: TR 270 × 72 en × 608 + 8
Binnenhoek TE 270-28
Vulhout 10 cm aan de buitenhoeken16
Vulstukken in de wand, 4–20 cm10
Samen76 panelen + 8 binnenhoeken · 14,7 t · 252 m²

Paneelmaten en gewichten uit de PERI TRIO-productbrochure, uitgave 12/2017. Koppelingen, ankers en schoren staan niet in de lijst.

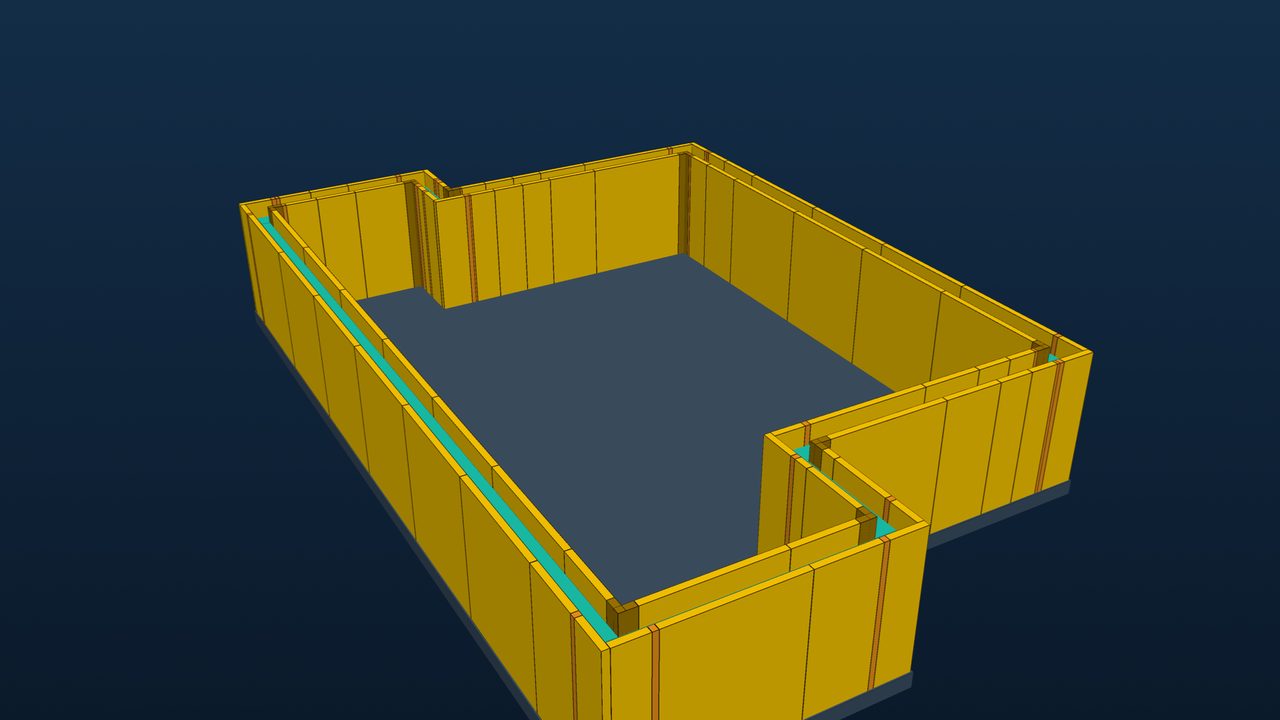

De kelder in 3D met gele PERI-panelen langs de binnen- en buitenkant van alle betonwanden, met gesloten hoeken en oranje vulstukken.

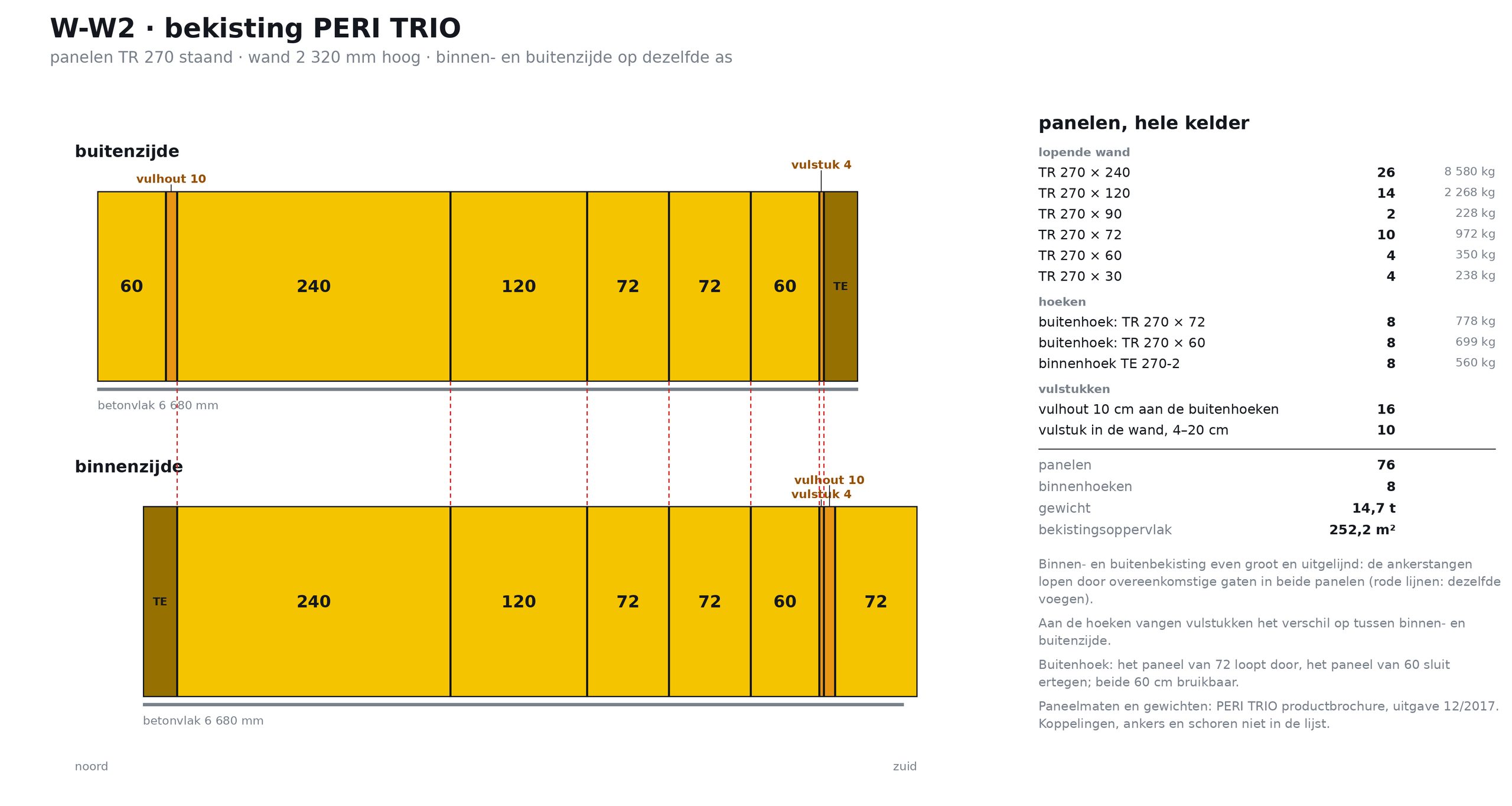

Paneelindeling van wand W-W2: binnen- en buitenzijde op dezelfde as, met dezelfde voegen, en de lijst van panelen voor de hele kelder.
Klik voor de paneelindeling op groot formaat.
