Geveldragers
Voor een producent van geveldragers begint een aanvraag bij het gevelplan van de architect. Constructi leest het plan, berekent elke geveldrager in 3D en neemt de hoeveelheden over in de offerte.
Een bestaand gevelplan, schaal 1/50, met een echte berekening. Het laatste scherm is vereenvoudigd.
Dezelfde gevel als in de video, stap voor stap.
01

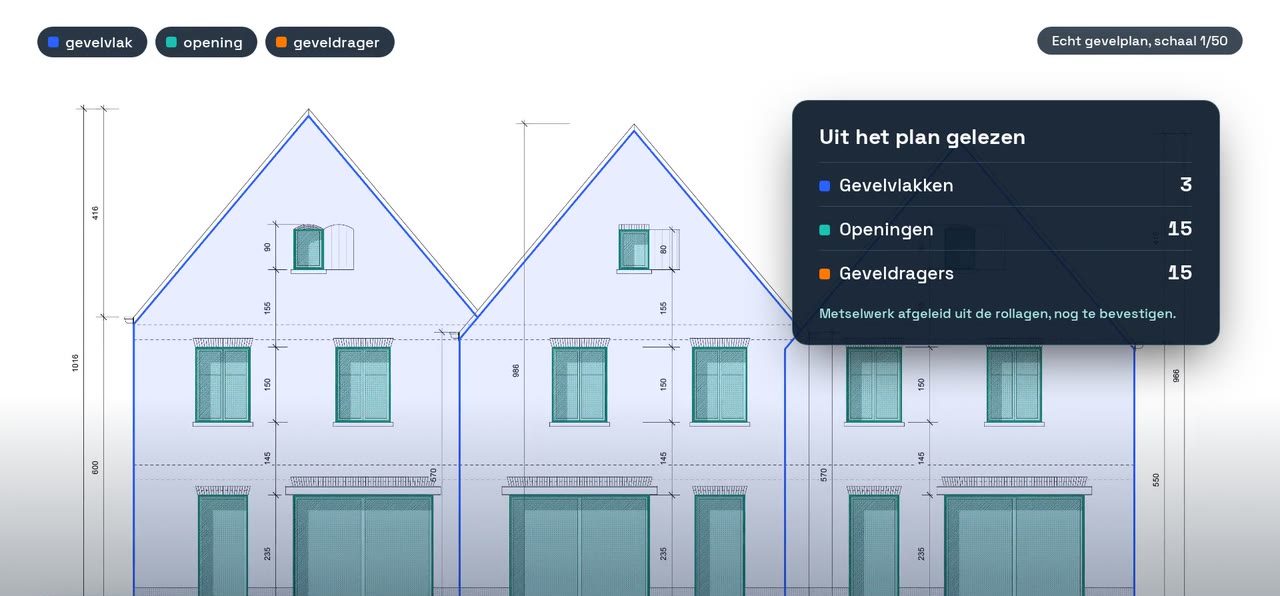

Op het gevelplan herkent het platform de gevelvlakken, de openingen en de plaats van elke geveldrager. Op dit plan zijn dat 3 gevelvlakken, 15 openingen en 15 geveldragers.
Het metselwerk boven de openingen is afgeleid uit de rollagen en moet nog bevestigd worden.
02

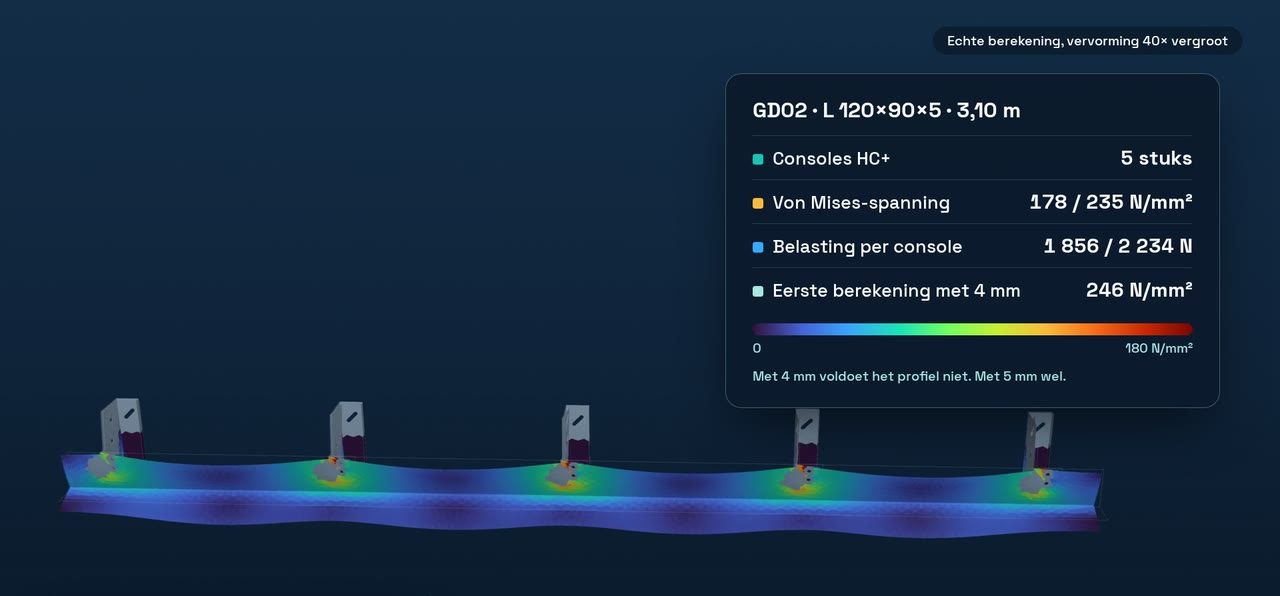

Voor elke geveldrager volgt een 3D-berekening met het gewicht van het metselwerk erop. Hier is dat GD02, een hoekprofiel L 120 × 90 × 5 van 3,10 m lang op 5 consoles.
| Consoles HC+ | 5 stuks |
|---|---|
| Von Mises-spanning | 178 / 235 N/mm² |
| Belasting per console | 1 856 / 2 234 N |
| Eerste berekening met 4 mm | 246 N/mm² |
Met 4 mm voldoet het profiel niet, met 5 mm wel.
Echte berekening. In de figuur is de vervorming 40 keer vergroot.
03

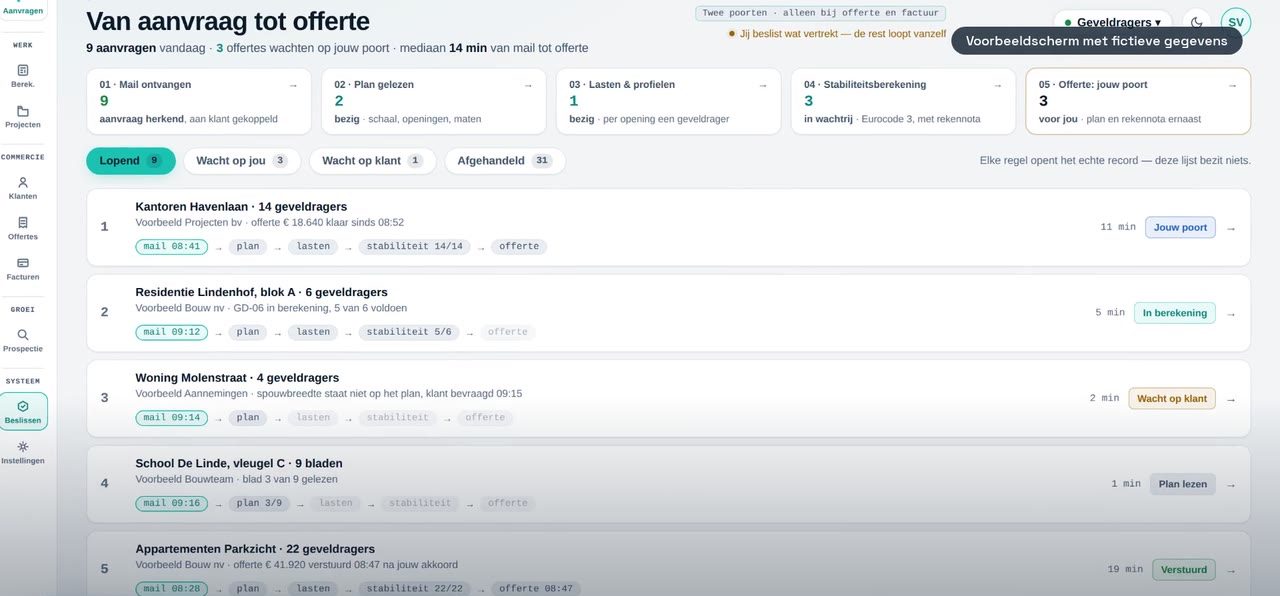

De offerte staat klaar met de geveldragers en de consoles uit de berekening. U beslist wat naar de klant vertrekt.
Hoe gaat het bij u vandaag van gevelplan naar offerte en hoeveel tijd zit er in de berekening? Daar komen we graag eens voor langs. Een half uur volstaat om te zien of dit bij u past.
