SIP en CLT
Constructi automatiseert het hele proces, van de aanvraag die binnenkomt tot de factuur die buitengaat. Voor een bouwer of producent van panelen begint dat bij het plan van de architect.
Een woning in Vlaams-Brabant: gelijkvloers, verdieping en zolder op een bestaande kelder, in SIP en in CLT.
Dezelfde woning als in de video, stap voor stap.
01

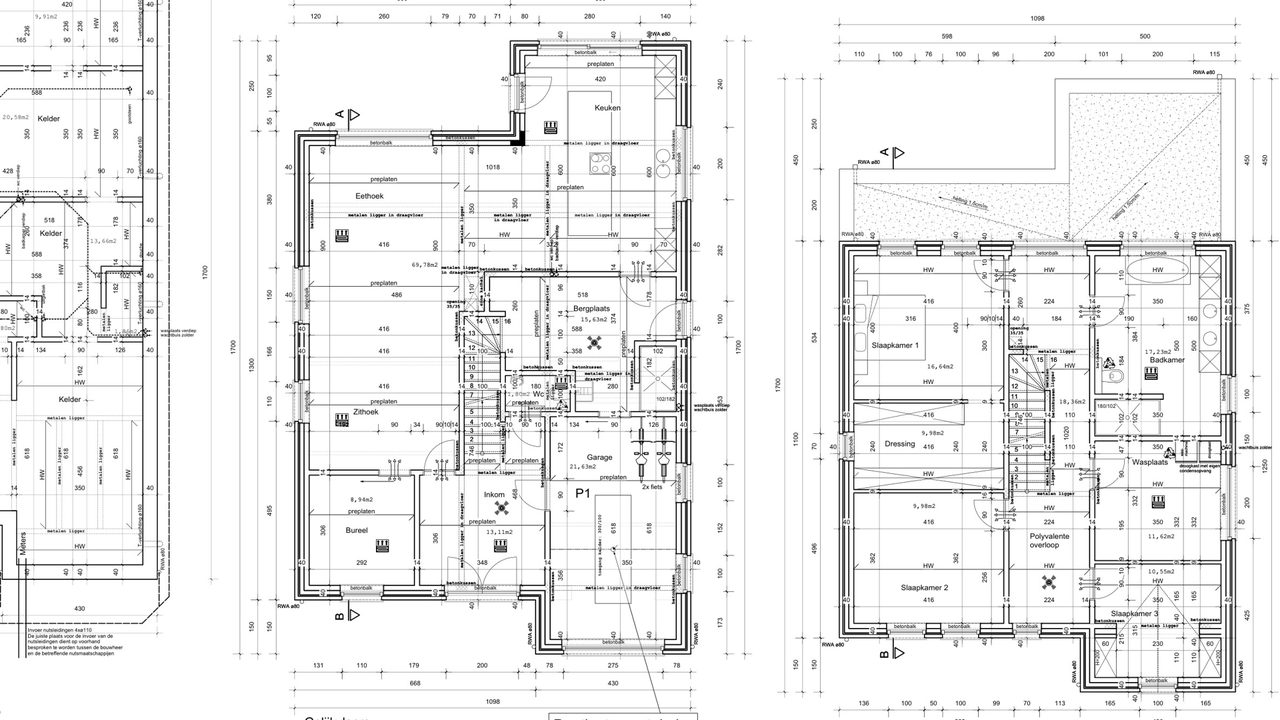

Een aanvraag komt per mail binnen, met het plan als pdf. Het platform leest de gronden van gelijkvloers, verdieping en zolder, de snede en de vier gevels.
Uit de snede komen de vloerpeilen en de dakhelling van 40 graden, uit de gevels de hoogte van elk raam en elke deur.
02

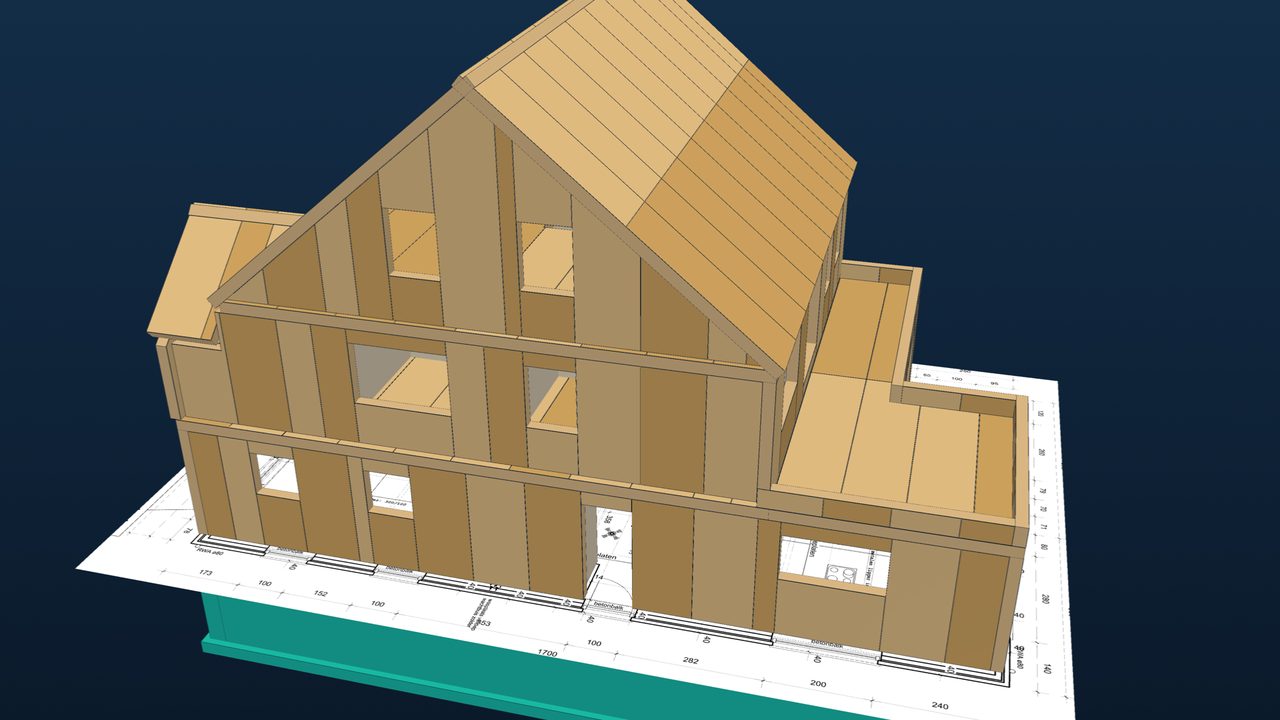

Op het plan groeit het 3D-model van de woning, op de bestaande kelder. Daarna komt het paneelraster op wanden, vloeren en dak.

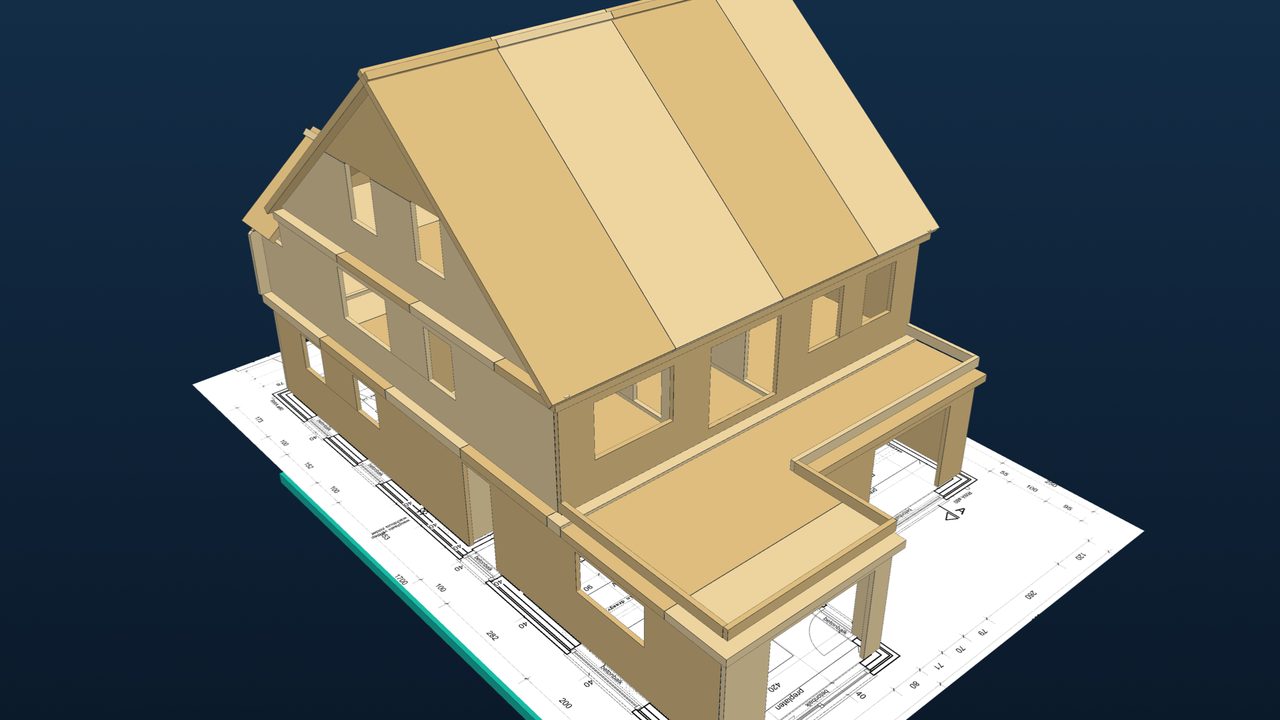

Paneelbreedte, maximale lengte, dikte en voegregel zijn instellingen. Met de grenzen van SIP-panelen (1,20 m breed, tot 5,80 m lang) krijgt het dak een voeg halverwege. Met die van CLT wordt elke wand per verdieping één liggend paneel, tot 16,5 m lang, met de openingen uitgefreesd. Dat geldt ook voor de dragende binnenwanden.
03

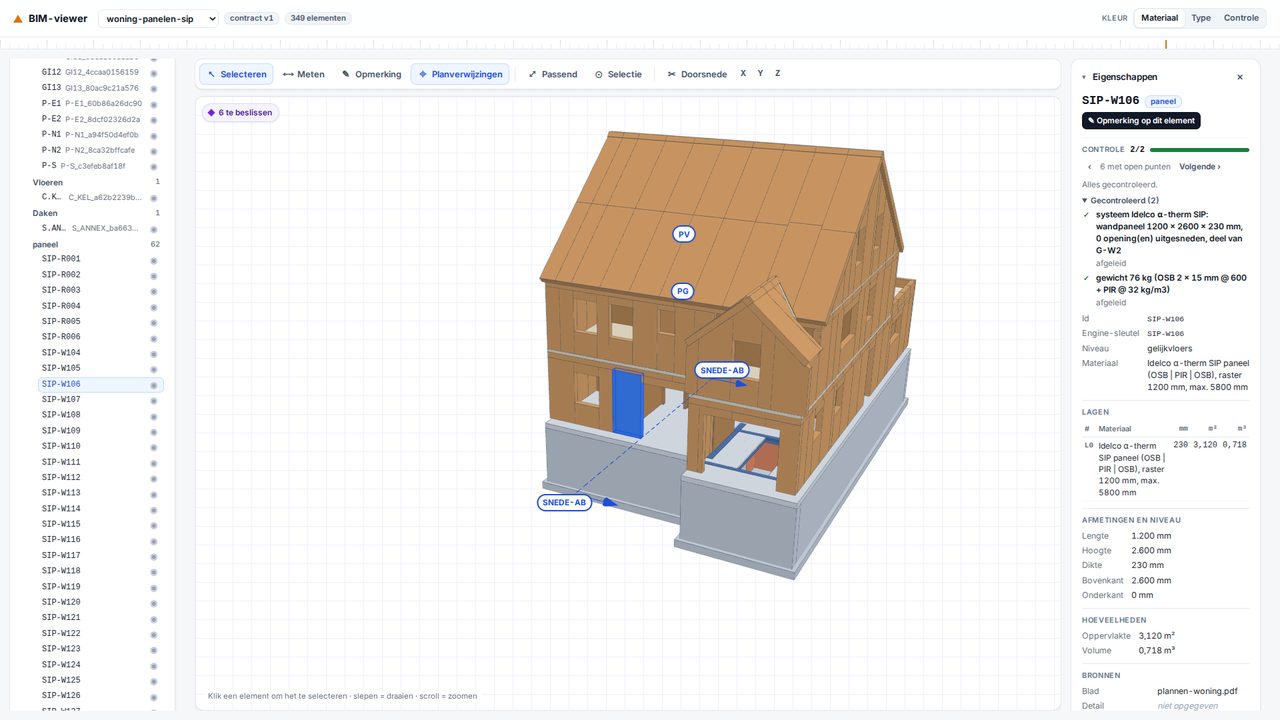

De doorsnede op de lijn van Snede AB ligt naast de tekening van de architect. Elk paneel is een element: u klikt het aan en ziet zijn maat, systeem, gewicht, uitsparingen en waar het op het plan staat.
04

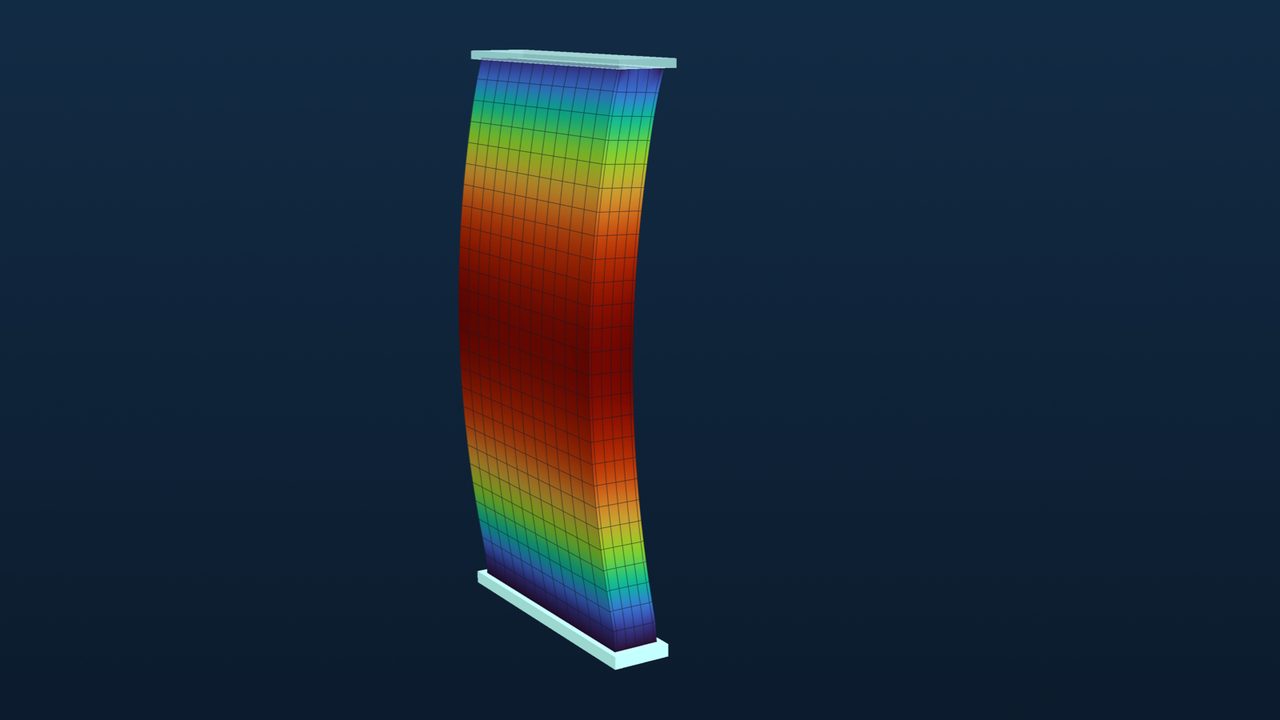

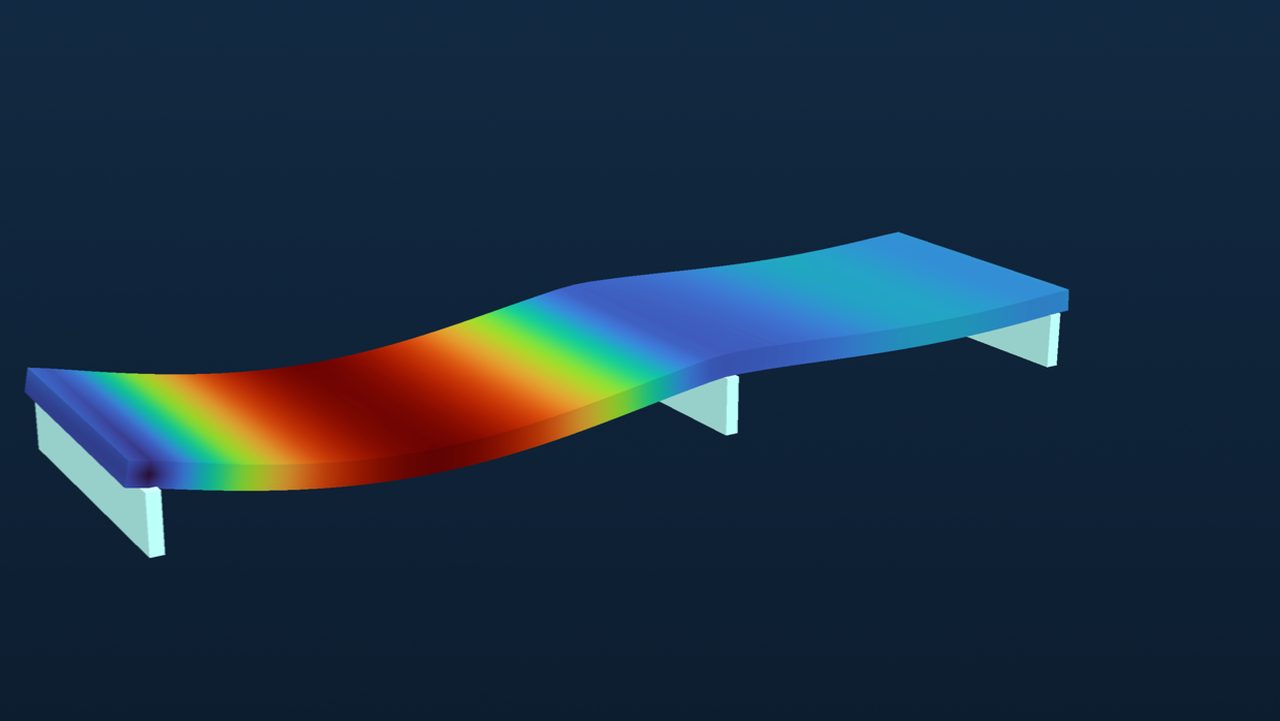

Een eindige-elementenberekening op het echte paneel, door alle lagen heen. Het wandpaneel naast de voordeur krijgt de wind en de last van dak en wand. Het CLT-vloerpaneel ligt over drie steunpunten met 6,0 en 4,3 m overspanning.
KLH 180 haalt doorbuiging en spanning, maar trilt te laag. Het platform kiest de dikte die elke toets haalt: KLH 240 in zeven lagen.
| SIP-wand, doorbuiging onder wind (grens H/300) | 1,8 ≤ 8,7 mm |
|---|---|
| SIP-wand, druk in de OSB-huid | 0,55 ≤ 11,6 N/mm² |
| CLT-vloer, eigenfrequentie KLH 180 | 6,8 Hz < 8 Hz |
| CLT-vloer, eigenfrequentie KLH 240 | 8,05 ≥ 8 Hz |
| CLT-vloer KLH 240, buiging · rolschuif | 4,3 · 0,14 N/mm² |
Wind volgens EN 1991-1-4 (26 m/s, terrein II), toetsing volgens EN 1995-1-1, materiaalwaarden van de fabrikant.
05

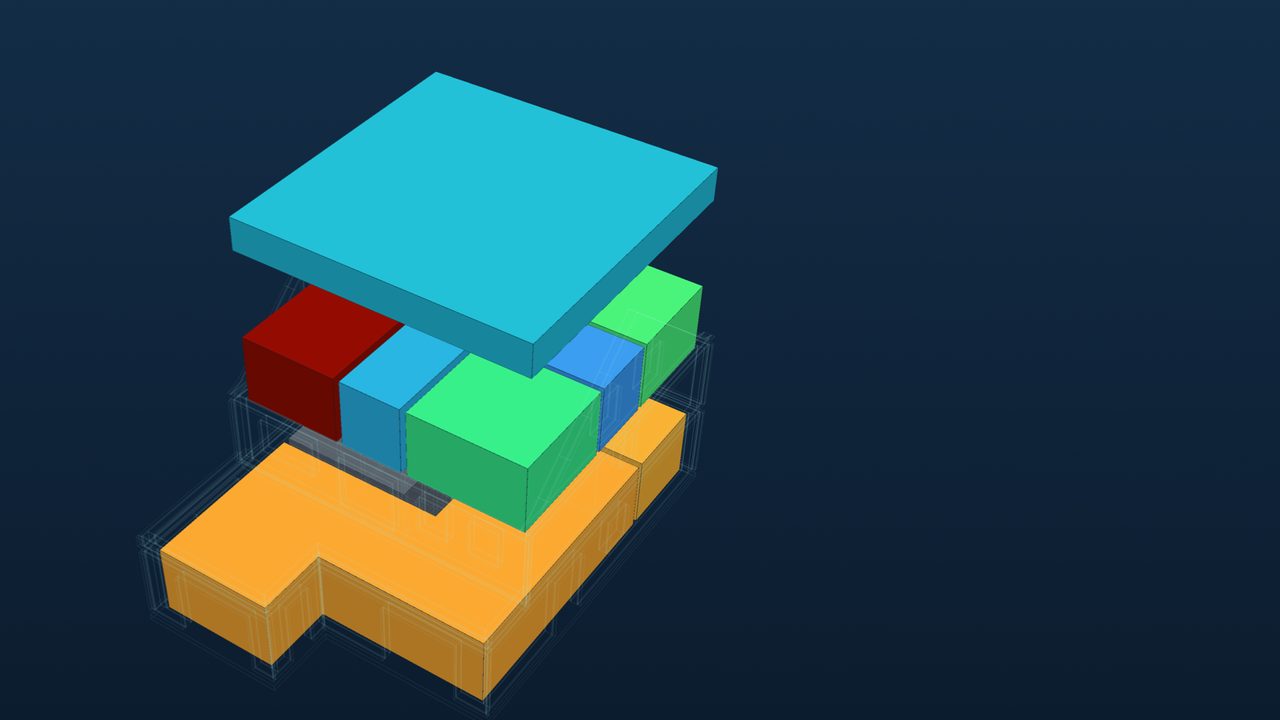

Met de U-waarden van de panelen rekent het platform per ruimte het warmteverlies uit volgens EN 12831-1. Voor de zomer berekent EnergyPlus de koellast op een ontwerpdag in Brussel, met de voorgevel naar het noordwesten.
| de woning | SIP | CLT |
|---|---|---|
| warmteverlies (buiten −8 °C) | 4 783 W | 5 505 W |
| koellast, piek | 5 927 W | 5 676 W |
| warmtevraag per jaar | 5 022 kWh | 6 308 kWh |
| koelvraag per jaar (26 °C) | 2 183 kWh | 1 543 kWh |
| U buitenwand · hellend dak | 0,12 · 0,12 | 0,18 · 0,21 |
| ruimte | SIP | CLT |
|---|---|---|
| leefruimte en keuken (20 °C) | 1 661 W · 24,1 W/m² | 1 780 W · 25,8 W/m² |
| bureel (20 °C) | 211 W · 23,6 W/m² | 254 W · 28,4 W/m² |
| inkom en trap (18 °C) | 319 W · 16,0 W/m² | 312 W · 15,6 W/m² |
| wc (18 °C) | 30 W | 34 W |
| slaapkamer 1 (18 °C) | 223 W · 13,4 W/m² | 262 W · 15,7 W/m² |
| dressing (18 °C) | 73 W · 7,3 W/m² | 86 W · 8,6 W/m² |
| slaapkamer 2 (18 °C) | 214 W · 14,2 W/m² | 253 W · 16,8 W/m² |
| badkamer (24 °C) | 591 W · 33,8 W/m² | 771 W · 44,1 W/m² |
| wasplaats (18 °C) | 138 W · 11,9 W/m² | 137 W · 11,8 W/m² |
| slaapkamer 3 (18 °C) | 222 W · 20,1 W/m² | 277 W · 25,1 W/m² |
| overloop (18 °C) | 198 W · 8,7 W/m² | 192 W · 8,4 W/m² |
| zolder (16 °C) | 976 W · 9,4 W/m² | 1 220 W · 11,7 W/m² |
Buiten −8 °C (NBN EN 12831-1 ANB), 309 m² verwarmde vloer. CLT koelt minder dan SIP door de massa van het hout en vraagt iets meer warmte.
06
De stuklijst komt uit hetzelfde model als de berekening: elk paneel met zijn maat, dikte, oppervlakte, gewicht en de openingen die eruit gesneden zijn.
| panelen · m² netto | SIP | CLT |
|---|---|---|
| wanden gelijkvloers | 74 · 110,0 m² | 26 · 183,8 m² |
| wanden verdieping | 57 · 93,0 m² | 14 · 160,5 m² |
| wanden zolder | 28 · 40,2 m² | 4 · 40,1 m² |
| vloer verdieping | 21 · 117,8 m² | 5 · 117,8 m² |
| vloer zolder | 18 · 111,9 m² | 4 · 111,9 m² |
| plat dak achterbouw | 6 · 33,2 m² | 2 · 33,2 m² |
| hellend dak | 46 · 168,1 m² | 10 · 168,1 m² |
| totaal netto · bruto | 674 · 695 m² | 815 · 958 m² |
| volume · gewicht | 155 m³ · 16,4 t | 120 m³ · 59,9 t |
Netto is het paneel zelf na de uitsparingen, bruto de rechthoek waaruit het gesneden wordt. Van de 159 SIP-wandpanelen zijn er 104 volle panelen, 37 lateien en borstweringen boven en onder openingen en 18 dakopstanden rond het platte dak. Bij CLT is elke wand per verdieping één paneel met de openingen uitgefreesd; alleen de twee zoldergevels zijn in twee stukken gedeeld, omdat ze hoger zijn dan 2,95 m. De CLT-wanden tellen ook de dragende binnenwanden.
Wat niet op het plan staat, rekent het platform met deze waarden. Elk van die waarden is een instelling.
| SIP-paneel | Idelco α-therm SIP 230 mm, U 0,12 W/m²K; 1 200 mm breed, 1 500 tot 5 800 mm lang |
|---|---|
| CLT | KLH (ETA-06/0138): λ 0,12, E 12 000 N/mm², rolschuif 50 N/mm²; tot 2,95 × 16,5 m |
| isolatie | houtvezel STEICOflex 036 λ 0,036 · PIR Idelco α-therm SARKING XTRA λ 0,022 |
| paneelraster | SIP verticaal per 1,20 m, met een voeg aan beide kanten van elke opening; CLT één liggend paneel per wand en verdieping, tot 16,5 m lang, openingen uitgefreesd; dak van goot naar nok |
| opbouw | gevelsteen en spouw zoals getekend; OSB-huid 2 × 15 mm, PIR-kern G 3,0 N/mm² (rekenwaarden) |
| wind en sneeuw | EN 1991-1-4: 26 m/s, terreinklasse II · EN 1991-1-3: 0,5 kN/m² |
| vloer | nuttige last 2,0 + 0,5 kN/m² (EN 1991-1-1); doorbuiging L/300, eigenfrequentie ≥ 8 Hz, puntlast 1 kN ≤ 1,5 mm (gekozen grens) |
| warmte | binnen 20 °C leefruimte en bureel, 24 °C badkamer, 18 °C overige ruimtes, 16 °C zolder; koudebruggen + 0,05 W/m²K |
| ramen en ventilatie | ramen U 1,1 en g 0,5; ventilatie D met 85 % warmteterugwinning, ontwerpdebieten per ruimte; luchtdichtheid n50 1,5 h⁻¹ |
| zomer | EnergyPlus, ontwerpdag Brussel 29,0 °C, koelen tot 26 °C, zonder zonwering; voorgevel naar het noordwesten |
Hoe gaat het bij u vandaag van bouwplan naar paneellijst en hoeveel tijd zit daarin? Daar komen we graag eens voor langs. Een half uur volstaat om te zien of dit bij u past.
